Підвищуючий перетворювач інвертор 150W з регулюванням струму та напруги, вхід 10-32V / вихід 60-97V

Підвищує перетворювач інвертор 150W з регулюванням струму та напруги, вхід 10-32V / вихід 60-97V

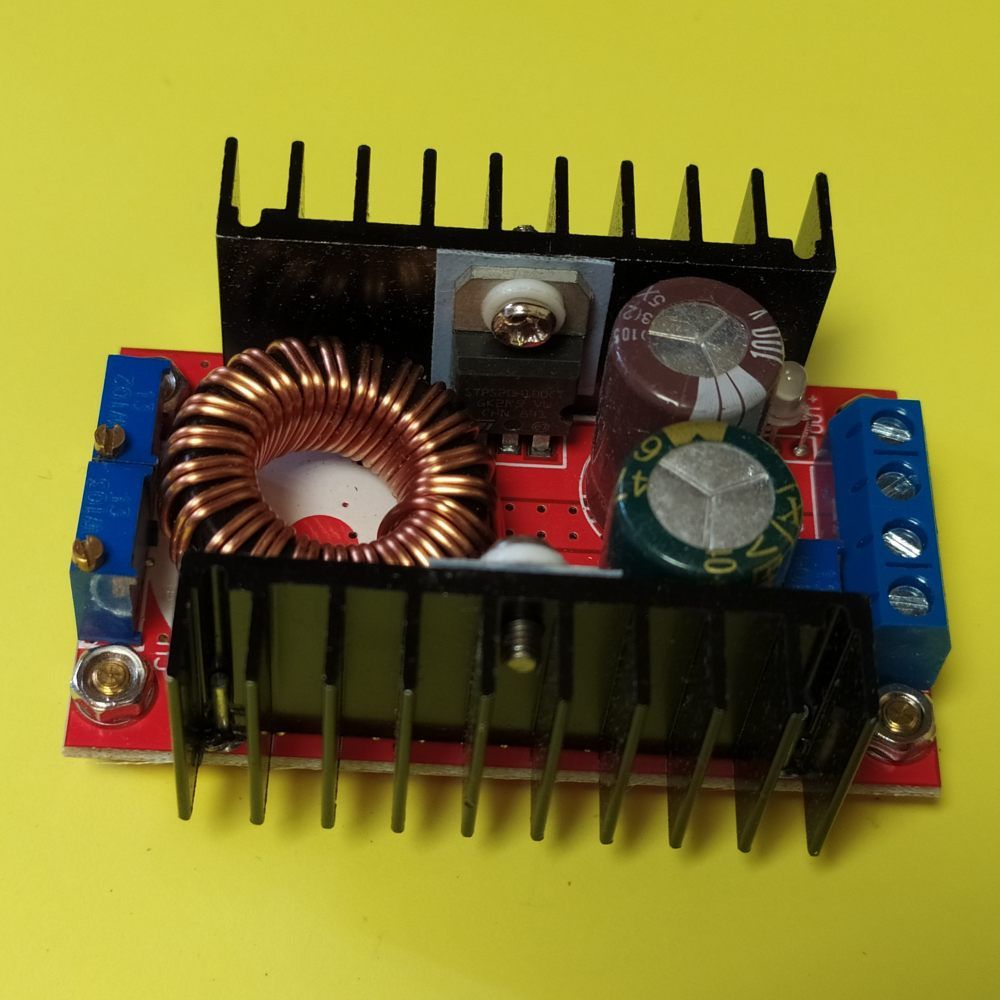

Даний підвищує перетворювач 150W здатний не тільки змінювати вихідну напругу постійного струму, але й регулювати силу струму. Діапазон регульованої вихідної напруги становить від 60 до 97 В, що дозволяє використовувати його як джерело живлення для потужних світлодіодів, ламп та інших пристроїв. Також його можна застосовувати у проектуванні блоку живлення, зарядних пристроїв, ремонті різних приладів тощо. На сайті можна придбати аналогічний підвищуючий перетворювач інвертор 150W з вихідною напругою 12 - 35 В та з вихідною напругою від 35 до 60 В.

Модуль спроектований на базі діода Шоттки STPS2045CT, 3 підстроювальних резисторів та інших допоміжних компонентів. Мікросхема модуля не має захисту від КЗ (короткого замикання) та неправильної полярності підключення. До корпусу мікросхеми вже прикріплено радіатор. Максимальна сила струму становить 10 А при звичайному охолодженні, а потужність 100 Вт. При використанні додаткового охолодження показники перетворювача напруги збільшуються: максимальний струм може досягати до 16 А відповідно потужність до 150 Вт. Діапазон ККД (коефіцієнта корисної дії) модуля достатньо широкий і становить від 94 до 96%. Якщо температура навколишнього середовища перевищує 40 °C, рекомендується використовувати примусове охолодження.

На платі модуля розміщено 3 підстроювальні резистори:

R1 (зліва вгорі): регулювання вихідної напруги

R2 (праворуч вгорі): змінюється вихідна сила струму

R3 (зліва внизу): регулюється значення, при якому спрацьовує захист від зниження напруги

Підключаються джерело живлення та навантаження до модуля за допомогою 2 клемників:

IN+: вхідна напруга 10-32 В

IN-: «земля»

OUT+: вихідна напруга 60 - 97 В

OUT-: загальний провід пристрою

Подається живлення від нерегульованого зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму перетворювача становить від 10 до 32 В. Сигналізує подачу живлення на модуль білий світлодіод, який підключений до шини живлення.

Технічні характеристики перетворювача:

Вхідна напруга, 10 ... 32

Вихідна напруга, 60 ... 97

Максимальна вихідна потужність, Вт 100 (150 із додатковим охолодженням)

ККД, % 94...96

Максимальна вихідна сила струму, А 5

Струм споживання холостого ходу, ма 25

Регулювання напруги, % 0,5

Регулювання навантаження, % 2,5

Вихідні пульсації, %2

Робочий діапазон температур, °C -40...+85

Розміри модуля, мм 65 х 47 х 23,5

Вага, г 67
