Підвищуючий перетворювач 250W 10A з регулюванням струму та напруги Uin 8,5-48V, Uout 10-50V

Підвищуючий перетворювач 250W 10A з регулюванням струму та напруги Uin 8,5-48V, Uout 10-50V

Підвищує перетворювач з регулюванням вихідної напруги та струму.

Використовується як джерело живлення для потужних навантажень (світлодіодних матриць, підсвічування, ноутбуків і т.д.).

Також його можна використовувати як лабораторний блок живлення з великою вихідною напругою постійного струму.

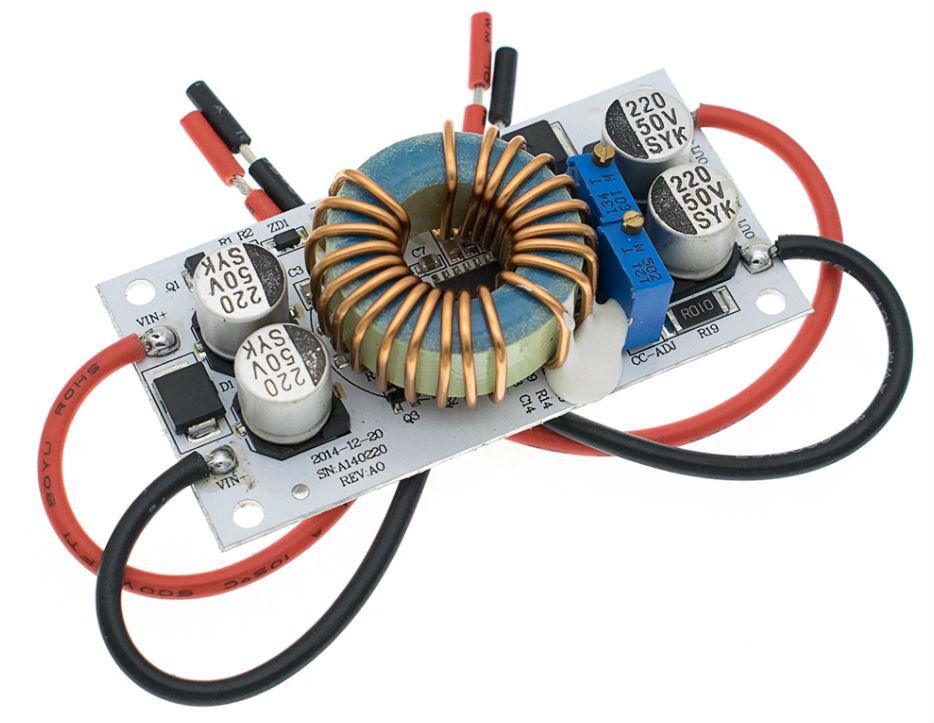

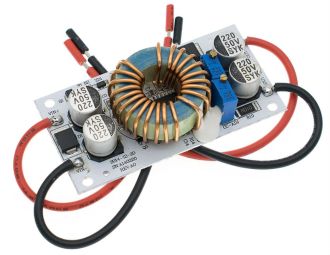

Особливістю даного перетворювача є його плата, яка виконана на алюмінієвій підкладці, яка має гарний теплообмін.

Як додаткове охолодження можна використовувати радіатор або вентилятор.

Необхідно пам'ятати, що перед підключенням радіатора необхідно на місце установки нанести пасту, так як вона сильно посилює теплообмін.

Завдяки наявності полімерних конденсаторів на висновках модуля значно збільшується термін служби перетворювача, і покращується якість перетворення напруги постійного струму. Максимальна сила струму при додатковому охолодженні становить 10 А потужність 600 Вт. За відсутності охолодження максимальний струм 6 А. ККД (коефіцієнт корисної дії) знаходиться в межах від 92 до 95%, а частота перетворення становить 150 кГц. Так як даний модуль є імпульсним перетворювачем напруги, під час роботи він може генерувати звуки (тріск, дзижчання тощо). Призначення підстроювальних резисторів:

R1 ( CV-ADJ ): регулюється вихідна напруга

R2 ( CC-ADJ ): регулюється вихідна сила струму

До висновків плати перетворювача напруги вже під'єднані дроти за допомогою паяння. Призначення висновків плати:

VIN+: вхідна напруга Uin 8,5-48V

VIN-: «земля»

OUT+: вихідна напруга Uout 10-50V

OUT-: загальний провід пристрою

Подається живлення від зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму перетворювача становить від 10,0 до 60 В, а вихідної напруги від 12 до 60 В. Вхідна напруга модуля має бути меншою за значення вихідної напруги, так як модуль не має функції зниження напруги. Якщо вихідна напруга має значення нижче ніж вхідна напруга, воно буде практично рівним вхідному.

Технічні характеристики перетворювача:

Напруга вхідна, 8,5-48V

Напруга вихідна, В 10-50V

Максимальний вихідний струм, А 6 (10 із примусовим охолодженням)

Максимальна потужність, Вт 150 (250 із примусовим охолодженням)

ККД, % 92...96

Робоча частота, кГц 150

Робоча температура, °C -40...+85

Розміри, мм 70 х 46 х 13
