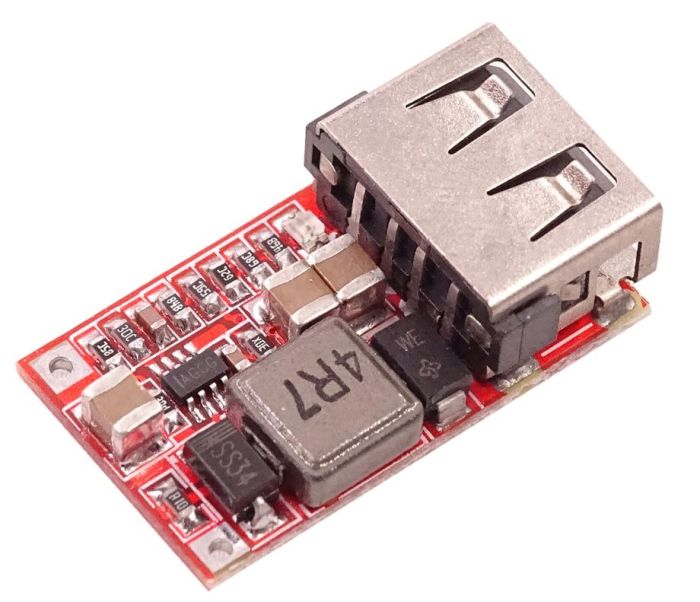

Знижувальний перетворювач DC-DC Uin 6-24V на 5V/3A USB виходом

Знижувальний перетворювач DC-DC Uin 6-24V на 5V/3A USB виходом

Даний перетворювач призначений для зниження вхідної напруги до 5 вихідної напруги постійного струму. Конвертер має невеликий розмір, завдяки якому його можна застосовувати в портативній електроніці. Також перетворювач напруги можна використовувати як зарядний пристрій для телефонів, планшетів або інших пристроїв, які потребують живлення напругою 5 В постійного струму. На сайті також можна придбати перетворювач USB 5В, що підвищує.

Особливостями даного перетворювача напруги постійного струму є низький рівень пульсацій (близько 10 мВ), невисока вартість, наявність USB роз'єму та невелика кількість компонентів, які дозволяють підтримувати стабільну вихідну напругу. Також перевагою даного конвертера є захист від переполюсовки. Тобто при підключенні джерела живлення неправильною полярністю плата перетворювача не вийде з ладу. Максимальний вихідний струм становить 3 А, а ККД (коефіцієнт корисної дії) близько 94%.

Джерело живлення підключається до висновків плати перетворювача напруги IN+ та IN-. Призначення висновків модуля:

IN+: вхідна напруга 6 - 24 В

IN-:

загальний провід («земля») зовнішнього джерела живлення

Подається живлення від блока живлення або іншого зовнішнього джерела живлення. Подається вихідна напруга за допомогою роз'єму USB. Діапазон вхідної напруги постійного струму становить від 6 до 24, а вихідної напруги перетворювача становить 5 В. Сигналізує про подачу вхідної напруги світлодіод, який підключений до шин живлення перетворювача.

Технічні характеристики перетворювача:

Вхідна напруга, 6 ... 24

Вихідна напруга, 5

Частота перетворення, кГц 500

ККД, % 94

Струм, що споживається в режимі спокою, ма 0,85

Максимальна пульсація вихідної напруги, мВ 10

Робочий діапазон температур, °C -40...+85

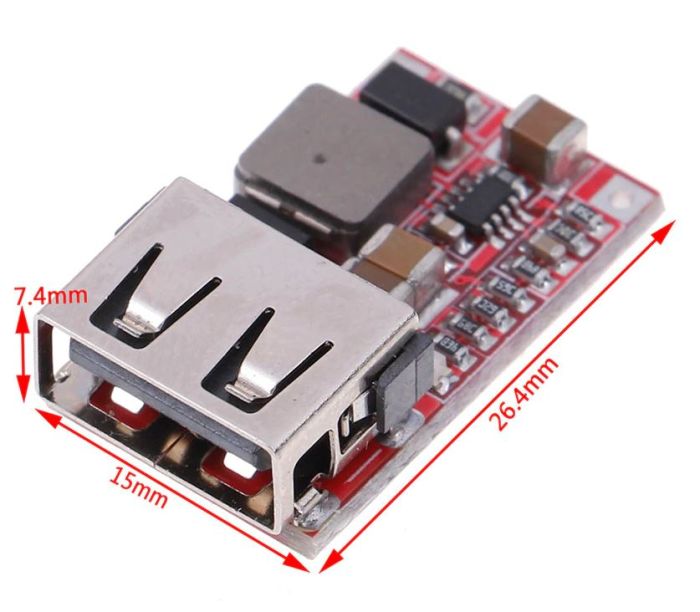

Розміри модуля, мм 26,4 х 15 х 7,4
