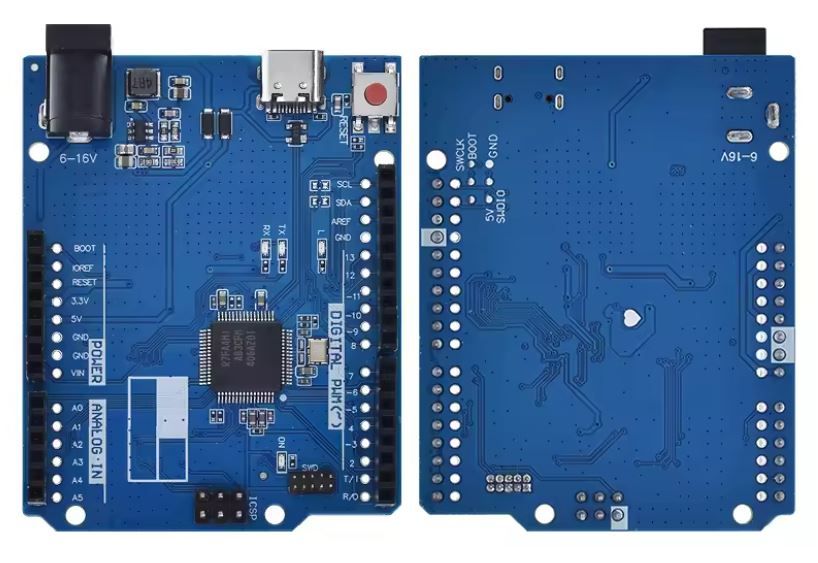

Плата розробника Arduino UNO R4 Minima

Плата розробника Arduino UNO R4 Minima TYPE-C сумісна з офіційною материнською платою Arduino
Arduino UNO R4 Minima копія, – це бюджетна, але якісна копія оригінальної плати Arduino UNO R4 Minima.
Плата зберігає основні параметри оригіналу, забезпечуючи сумісність з існуючими проектами та аксесуарами, але пропонується за нижчою ціною.

Особливості
32-бітний мікроконтролер із тактовою частотою 48 МГц для базових обчислювальних завдань.
Форм-фактор сумісний з Arduino UNO, робоча напруга 5 зберігає сумісність з модулями і периферією.
Підтримка основних інтерфейсів комунікації: UART, I2C, SPI, CAN.
Підтримка PWM та аналогових виходів для базових проектів.
USB-C для живлення та програмування.
Можливість підключення Vin від 6 до 24 В для базових приводів та сенсорів.
Підтримка HID (емуляція клавіатури/миші під час підключення до ПК).
Вбудовані базові периферійні модулі: 12-біт DAC, шість каналів PWM.
Доступне бюджетне рішення за збереження сумісності з проектами UNO R4.

Опис інтерфейсів
USB-C - харчування та програмування
VIN (6-24 В) - зовнішнє живлення
5V / 3.3V - стабілізована напруга живлення
GND - спільний контакт
14 цифрових I/O
6 PWM-виходів
6 аналогових входів
UART / I2C / SPI - комунікаційні інтерфейси
CAN BUS - підтримка промислових мереж
DAC 12-біт - аналоговий вихід
SWD - для налагодження

Інструкція з використання
Підключіть плату до ПК через USB-C
Встановіть Arduino IDE або сумісне середовище
Додати підтримку “UNO R4 Boards”
Завантажте необхідний скетч
Підключіть периферійні модулі та перевірте роботу

Заходи безпеки
Не перевищувати Vin більше 24 В
Уникати коротких замикань та перегріву
Використовувати оригінальний кабель USB
Не торкатися контактів під час подачі живлення

Технічні характеристики
Плата: Arduino UNO R4 Minima (копія)
Мікроконтролер: 32-бітний, 48 МГц
Пам'ять програми: 256 КБ
ОЗУ: 32 КБ
Цифрові контакти: 14
Аналогові входи: 6
PWM: 6 каналів
UART ×1, I2C ×1, SPI ×1, CAN ×1
DAC: 12-біт, 1 канал
USB-C: порт програмування
Логічне напруження: 5 В
Vin: 6–24 В
Струм на I/O: до 8 мА
Розміри плати: 68.85 × 53.34 мм
Повні розміри: 70.6×53.6×15.2 мм
Країна виробник: Китай
Кількість аналогових входів 6
Напруга 24 В
Об'єм оперативної пам'яті 32 MB
Довжина 70.6 мм
Ширина 53.6 мм
Висота 15.2 мм
