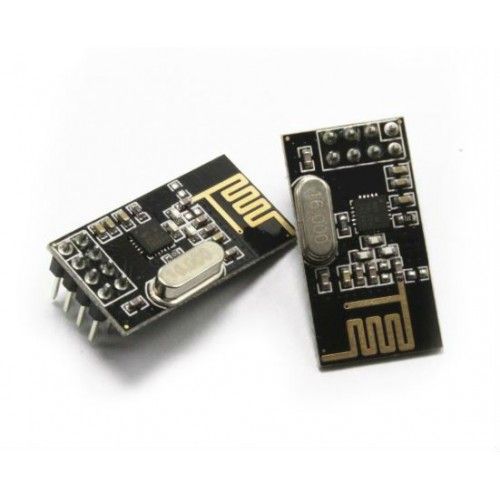

NRF24L01 БЕЗПРОВІДНИЙ РАДІОМОДУЛЬ, ПЕРЕДАЧНИК І ПРИЄМНИК, 2,4 ГГЦ

NRF24L01 БЕЗПРОВІДНИЙ РАДІОМОДУЛЬ, ПЕРЕДАЧНИК І ПРИЄМНИК, 2,4 ГГЦ

Модуль NRF24L01 дозволяє створити зв'язок між двома пристроями за допомогою радіоканалу. Приймач працює на частоті 2,4 ГГц і має швидкість передачі даних до 2 Мб/c. Особливостями даного модуля є: надійний багатоканальний зв'язок із зворотним зв'язком та доступна ціна. NRF24L01 можна використовуватиме управління механічними пристроями (рухами джойстика), отримання значень датчиків тощо.

Відстань передачі даних за допомогою приймача NRF24L01 становить до 100 метрів (на відкритому просторі, без перешкод). При знаходженні датчика в приміщенні, через стіни та інші перешкоди відстань передачі буде значно меншою.

Цей радіомодуль спроектований на основі високоінтегрованої мікросхеми NRF24l01+ зі зниженим споживанням енергії. Мікросхема має всі необхідні компоненти автоматичної доставки пакетів до 32 байт. Плата модуля складається з: синтезатора частот, підсилювача сигналу, демодулятора, модулятора та інших елементів. До модуля можна підключити до 7 пристроїв на частоті 2,4 ГГц, при цьому один пристрій буде провідним, а решта ведений.

Модуль NRF24L01 має 4 режими роботи: відключення, очікування, прийом даних та передача даних. Обмін інформацією здійснюється за протоколом Enhanced ShockBurst, у якому зворотний зв'язок підтверджує прийом даних. За відсутності підтвердження передачі цикл повторюється заново.

Підключається модуль до платформи Arduino або інших мікроконтроллерних пристроїв за допомогою шини SPI. Висновки радіомодуля NRF24L01:

VCC: напруга живлення 3,3 В

GND: "земля"

CSN: низький логічний рівень мікросхеми

CE: високий логічний рівень мікросхеми

SCK: тактові імпульси

MOSI: лінія передачі даних від ведучого до веденого

MISO: лінія передачі даних від провідного до ведучого

IRQ: сигнал для апаратного переривання

Подавати живлення можна від зовнішнього джерела живлення, плати Arduino або іншого мікроконтролерного пристрою. Напруга живлення модуля становить 3,3 Ст.

Для роботи з модулем серед розробки Arduino IDE необхідно завантажити бібліотеку, а потім самостійно її встановити.

Технічні характеристики модуля:

Мікросхема NRF24l01+

Напруга живлення, 3,3

Максимальна швидкість передачі даних, Мб/с 2

Кількість каналів зв'язку 126

Частота, ГГц 2,4

Розміри модуля, мм 15 х 29
