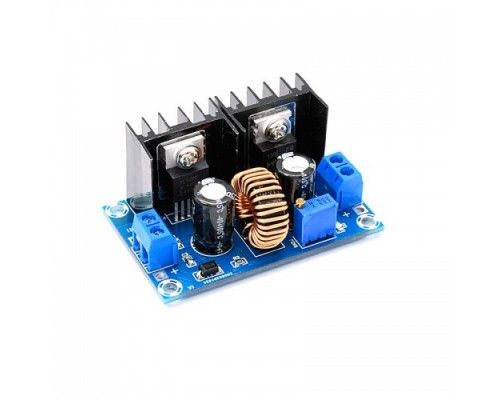

Модуль XL4016E1 понижуючий DC-DC перетворювач Uin 4-40V, Uout 1.25-36V, 8A, 180KHZ

Модуль XL4016E1 понижуючий DC-DC перетворювач Uin 4-40V, Uout 1.25-36V, 8A, 180KHZ

Цей модуль є потужним понижувальним DC-DC перетворювачем.

Регулювання вихідної напруги модуля здійснюється за допомогою підстроювального потенціометра.

Модуль можна застосовувати у конструюванні блоку живлення, зарядного пристрою.

Плата спроектована на базі потужного ШІМ контролера XL4016.

Мікросхема має 5 висновків та виконана в корпусі «TO220-5».

Як охолодження мікросхеми використовується ізольований радіатор.

Модуль має захист від КЗ (короткого замикання) та перегріву (автоматично відключає висновок при досягненні 150 °C).

ККД (коефіцієнт корисної дії) перетворювача становить 93%.

Плата модуля не має захисту від переполюсування.

Як захист від переполюсування можна встановити до вхідного клему діод.

Плата має 2 гвинтові клемники, відповідно 4 висновки:

IN+: вхідна напруга живлення 4 - 40 В

IN-: «земля»

OUT+: вихідна напруга живлення 1,25 – 36 В

OUT-: "земля"

Полярність підключення клемників відображається на платі модуля.

 Граничний струм навантаження 8 А.

При такому струмі рекомендується замінити встановлений тепловідвід мікросхеми більш потужний.

Технічні характеристики модуля:

Мікросхема XL4016

Вхідна напруга, 4 ... 40

Вихідна напруга, 1,25 ... 36

Максимальний струм навантаження, А 8

Частота перемикання, КГц 180

ККД, % 93

Робоча температура, ° C -40 ... 125

Розміри модуля, мм 61 x 40 x 28
