Модуль цифрового сенсорного датчика призначений для активації пристроїв за допомогою торкання. За допомогою цього модуля можна замінити звичайні тактові кнопки. Також модуль можна використовувати для керування світильниками, лампами, контролю рівня води в будь-якій ємності (пластикова бочка або акваріум) тощо. Сенсорний датчик може реагувати як на простий дотик, так і на дотик через скло або пластик (товщиною до 3 мм).

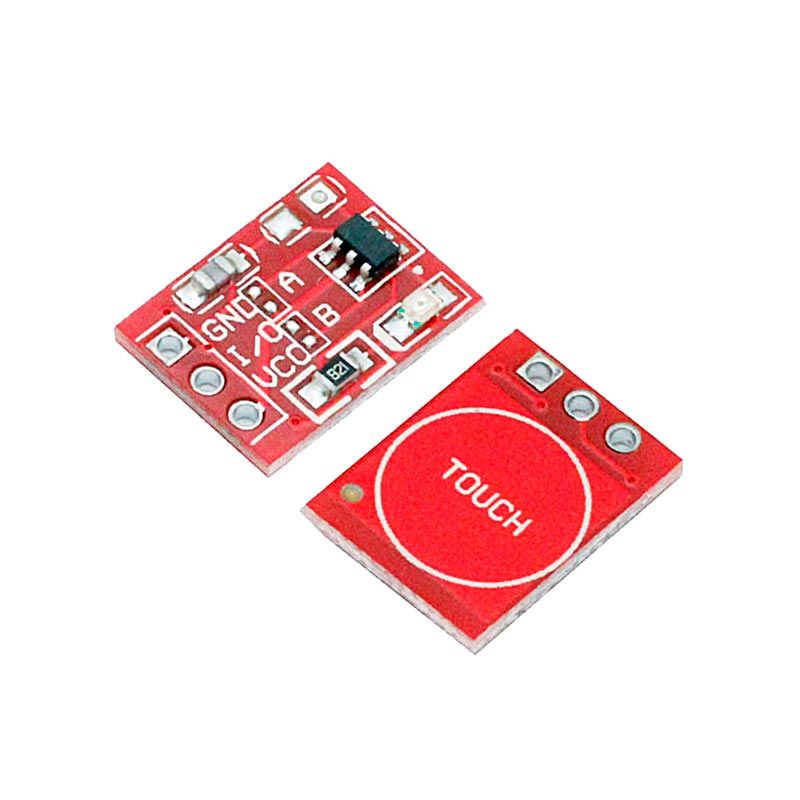

Плату датчика спроектовано на базі мікросхеми TTP223. Мікросхема TTP223 має 6 виводів і виконана в корпусі "SOT23-6". Спрацьовує модуль у разі зміни його ємності. При натисканні на майданчик сенсорної кнопки змінюється струм витоку. Після чого мікросхема визначає його і сигналізує про натискання на кнопку. Якщо сенсор не використовувався протягом 12 секунд модуль переходить у режим "енергозбереження". Відстань спрацьовування датчика становить 3 мм.

Модуль можна під'єднати до платформи Arduino або інших мікроконтролерних пристроїв. Плата модуля має 3 виводи:
GND: "земля"
 I/O: цифровий сигнал
 VCC: напруга живлення
На платі модуля розташовані 2 перемички:
A: високий логічний рівень на виводі
A (замкнута): низький логічний рівень на виводі
B: спрацьовує як кнопка
B (замкнута): спрацьовує як тригер
Модуль сенсорної кнопки можна використовувати як тригер (кнопка з фіксацією). Регулюється чутливість датчика за допомогою додаткової ємності (від 1 до 50 пФ), яку можна встановити за допомогою пайки.
Подається живлення від зовнішнього джерела живлення, плати Arduino або іншого мікроконтролерного пристрою. Діапазон напруги живлення модуля становить від 2 до 5,5 В.

Технічні характеристики модуля:
Мікросхема TTP223
Напруга живлення, В 2 ... 5,5
Час відгуку в активному режимі, мс 60
Максимальна відстань спрацьовування датчика, мм 3
Час відгуку в режимі зниженого енергоспоживання, мс 220
Розміри модуля, мм 24 х 24
Вага, г 3
