Модуль STM32F103C8T6 налагоджувальна плата з розпаяними роз'ємами

Модуль STM32F103C8T6 налагоджувальна плата з розпаяними роз'ємами

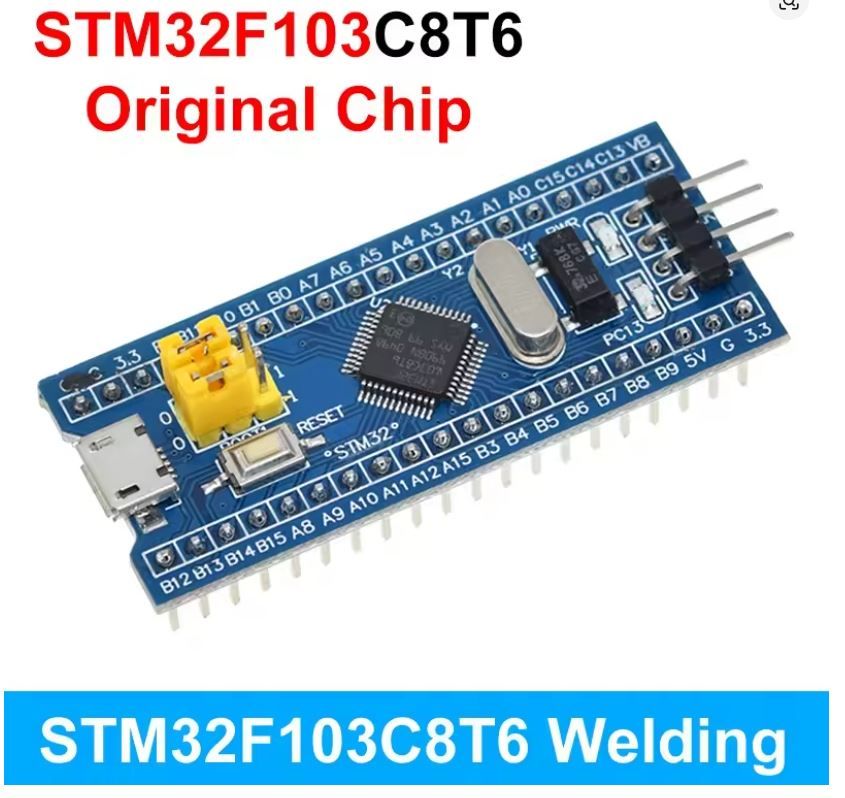

Налагоджувальна плата STM32F103C8T6 призначена для макетування пристроїв різної складності.
У сучасному світі більшість пристроїв починають розробляти на базі мікроконтролерів STM, тому що AVR контролери не завжди можуть впоратися з поставленим завданням.
Головними перевагами плати STM32F103C8T6 у порівнянні з її аналогом Arduino Nano на базі мікроконтролера ATmega328 є високі показники технічних параметрів.

Плата спроектована на основі мікроконтролера STM32F103C8T6 із ядром ARM 32 Cortex-M3. Даний контролер має ряд особливостей: робоча частота 72 МГц, об'єм Flash пам'яті 64 КБ, оперативна пам'ять (RAM) 20 КБ, 12 біт аналого-цифровий перетворювач, завдяки якому віддаються більш точні значення вимірювань, і 16 біт ШІМ.

Для прошивки модуля через USB із середовища розробки Arduino IDE необхідно встановити в пам'ять мікроконтролера спеціальний завантажувач за допомогою перетворювача ST-LINK. Для цього необхідно змінити положення джампера BOOT0 на "1". Змінити логіку конвертера на 3,3 і підключити його до плати. Детальну установку програми на згадку мікроконтролера можна знайти на сайті.

Також створювати проекти на налагоджувальній платі можна за допомогою середовища розробки STM32CubeMX. Завантажується прошивка на плату через конвертер. Драйвер для перетворювача ST-LINK можна завантажити за посиланням. Підключення конвертера до плати здійснюється через 4 контакти, де виходи VCC і GND служать для подачі живлення на плату мікроконтролера (3,3), а висновки TxD (лінія передачі даних) і RxD (лінія прийому даних) підключаються до контактів A8 і A9 плати. Детальне налаштування середовища розробки ви можете знайти за посиланням.

На платі модуля розташовано два світлодіоди з червоною індикацією. При подачі напруги на модуль, світиться PWR світлодіод, а індикатор D0 сигналізує про передачу даних між мікроконтролером і зовнішнім пристроєм.

Налагоджувальна плата має 3,3 В логіку, тому використання 5 В може призвести до технічних неполадок. Якщо при налагодженні ваш персональний комп'ютер не виявив модуль, необхідно скористатися кнопкою RESET.
Плата знаходиться у зібраному вигляді із припаяними контактами.

Технічна характеристика модуля:
Напруга живлення, 2,0 ... 3,6
Мікроконтролер STM32F103C8T6
Ядро ARM 32 Cortex-M3
Робоча частота, МГц 72
Flash пам'ять, КБ 64
Оперативна пам'ять, КБ 20
Розміри модуля, мм 53*22
