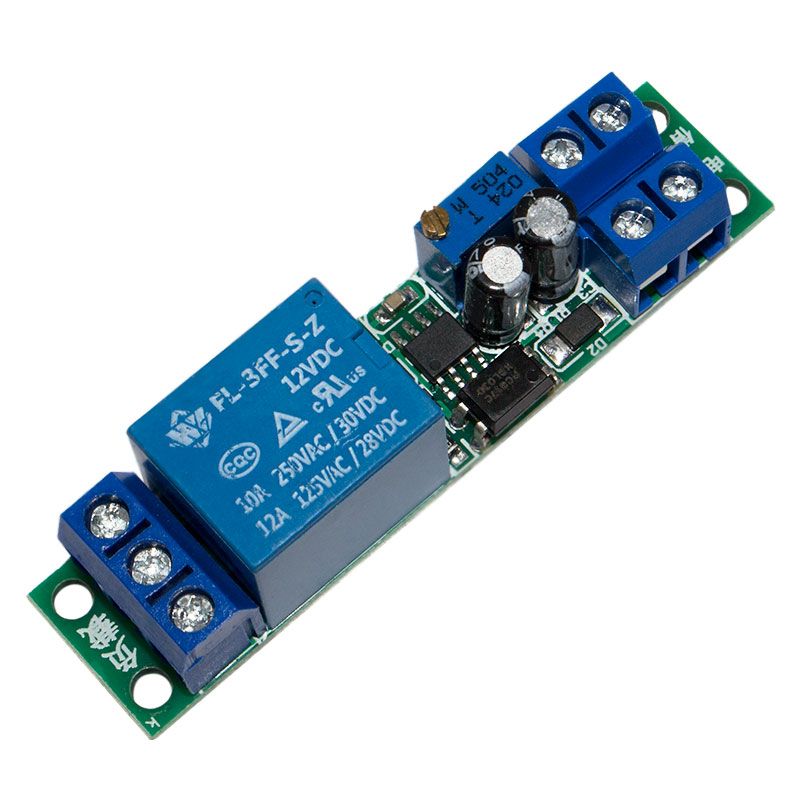

Модуль реле з регульованою затримкою 0-25 секунд

Модуль реле з регульованою затримкою 0-25 секунд

Опис:

Цей модуль є модуль затримки відключення, що запускається зовнішнім сигналом.

При подачі напруги живлення реле вмикається, витримує інтервал часу, заданий підстроювальним резистором і відключається. Повторний запуск можливий або зняттям і подачею напруги живлення або подачею імпульсу керування напругою 5-12 вольт на контакти клемника, помічені як SVCC і SIG, де SVCC - позитивний вхід, SIG - негативний.

Після успішного запуску реле буде відключено із затримкою в 0-25 секунд. Примітка: Якщо сигнал запуску завжди активний, реле буде увімкнено, доки сигнал запуску не зникне. Відлік часу починається не з моменту подачі напруги, що управляє, а з моменту відключення.

Схема запуску організована на оптроні PC817 через резистор 1К і гальванічно не пов'язана зі схемою реле, що дозволяє легко організувати запуск реле від інших пристроїв, що працюють в широкому діапазоні напруги живлення і використовувати для цього як високий та низький рівень керуючого сигналу.

Габаритні розміри – 65 мм * 16 мм

Робоча напруга живлення – 12 В

Струм споживання в режимі очікування - < 5 mA

Струм споживання в робочому режимі – не більше 30 mA

У ланцюгу живлення модуля є діод для запобігання підключенню напруги зворотної полярності, тому переполюсування не призводить до виходу його з ладу.

Варіант підключення модуля
