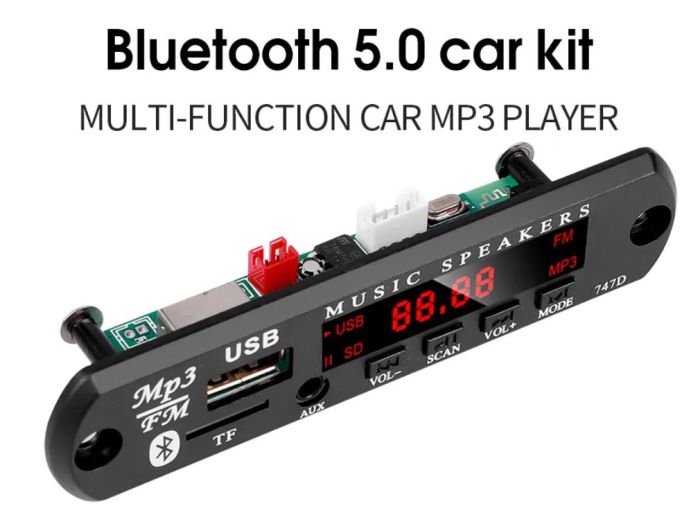

МОДУЛЬ MP3, USB, MICROSD, FM, AUX СТЕРЕО АУДІО ПЛЕЄР 5V

Модуль MP3, USB, microSD, FM, AUX стерео аудіо плеєр з BLUETOOTH 5V

Характеристики

Виробник FM Gruop

Функціональні особливості, USB-порт, пульт дистанційного керування, AUX

Стан новий

Підтримка карток пам'яті SD

Підтримка форматів MP3, WMA

Автомобільний FM модуль з можливістю відтворення аудіофайлів із microSD карт, USB накопичувачів, через AUX вхід.

Модуль можна вбудувати у автомобільну або домашню аудіосистему. За допомогою цього модуля можна відтворювати аудіофайли форматів MP3, WAV, WMA зі змінних носіїв (USB накопичувачі, microSD карти), через технологію Bluetooth версії 3.0 або через AUX вхід. Також модуль може бути ролі FM приймача.

Для підключення модуля до підсилювача аудіосистеми використовуються провідники довжиною 19,5 см з 3-піновим конектором для підключення до відповідного роз'єму на платі модуля (R_OUT, AGND, L_OUT).

Для роботи модулю потрібне живлення, яке підключається за допомогою провідників із 2-піновим конектором. Провідники мають ізоляцію червоного та чорного кольору. Робоча напруга 5В постійного струму.

У кутку плати передбачено контакт "ANT1" для підключення антени.

Управління модулем можна здійснювати за допомогою пульта дистанційного керування.

Для увімкнення або вимкнення модуля за допомогою пульта дистанційного керування необхідно натиснути кнопку з піктограмою вимкнення (1). Режим роботи вибирається за допомогою натискання кнопки "MODE" (4). Модуль підтримує такі режими:

USB – програвання файлів із USB накопичувачів);

SD – програвання файлів із SD/MMC карт);

FM – прослуховування FM-станцій.

За допомогою пульта дистанційного керування можна настроїти режим відтворення. Налаштування відбувається натисканням кнопки зі стрілкою (6). Підтримуються такі режими відтворення: програвати всі треки по черзі, відтворення поточного списку у випадковому порядку, повторне відтворення певного аудіофайлу.

Для перемикання на попередній або наступний трек потрібно натиснути кнопки (8) та (9) відповідно. Також за допомогою цих кнопок можна перемикатися між радіостанціями у режимі FM. Якщо ці кнопки затиснути, то відбуватиметься перемотування в межах треку.

Для зупинки аудіофайлу, що програється, потрібно натиснути на кнопку "PLAY/PAUSE" (7). Після повторного натискання цієї кнопки продовжиться програвання треку з місця зупинки. Також можна зупинити відтворення файлу за допомогою кнопки "STOP" (3). У такому разі відтворення треку розпочнеться спочатку.

Для того щоб зменшити або збільшити звук відтворення потрібно натиснути на кнопки (10) і (11) відповідно. Також можна повністю відключити звук, натиснувши кнопку з піктограмою перекресленого динаміка (2).

Модуль має сім інтегрованих режимів еквалайзера: normal, bas, pop, jazz, cla, cut, rock. Переключення між режимами еквалайзера відбувається натисканням кнопки "EQ" (5).

Також на пульті дистанційного керування є блок з десяти кнопок (12) за допомогою яких можна вручну вводити номер треку або частоту FM станції.

Живлення пульта дистанційного керування здійснюється від батарейки типорозміру CR2025.

Керування модулем також можна здійснювати за допомогою кнопок на передній панелі пристрою:

"MODE" – вибір режиму роботи;

"VOL-" – натискання цієї кнопки дозволяє здійснити перехід на попередній трек або станцію FM. Для зменшення гучності потрібно затиснути та утримувати клавішу;

"VOL+" – натискання цієї кнопки дозволяє здійснити перехід на наступний трек або станцію FM. Для збільшення гучності потрібно затиснути та утримувати клавішу;

"PLAY/PAUSE" – пауза/відтворення треку.

Модуль оснащений дисплеєм, на якому відображається режим, в якому зараз працює пристрій, номер треку який відтворюється або частота FM станції.

Модуль дозволяє відтворювати аудіофайли з накопичувачів із файловою системою FAT16 та FAT32. Після підключення флешки відтворення треків починається автоматично. Модуль має вбудовану пам'ять, що дозволяє запам'ятати останній програваний трек після відключення живлення. Після увімкнення модуля відтворення починається автоматично з місця зупинки.

Для включення модуля в аудіосистему є також 3-піновий роз'єм (L_IN, AGND, R_IN). Цей роз'єм служить для підключення вхідного сигналу джерела звуку (плеєр, телефон і т.п.). При такому підключенні модуля до аудіосистеми відтворення файлів відбуватиметься у режимі "Line".

формати, що підтримуються: MP3 (32-320 kbps), WAV, WMA;

діапазон налаштування FM тюнера: 87-108 МГц;

робоча напруга: 5В постійного струму;

габарити модуля (д х ш х в): 107 х 25 х 38 мм;

колір панелі модуля: чорний

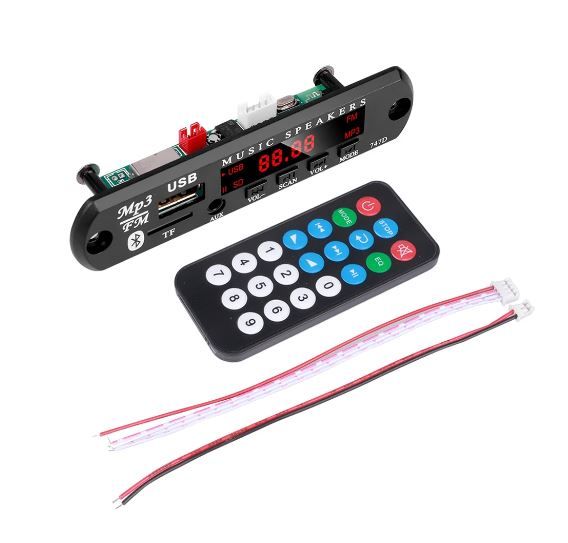

Комплект поставки:

FM модуль;

провідники для підключення живлення до модуля;

провідники для підключення до підсилювача;

пульт дистанційного керування;
