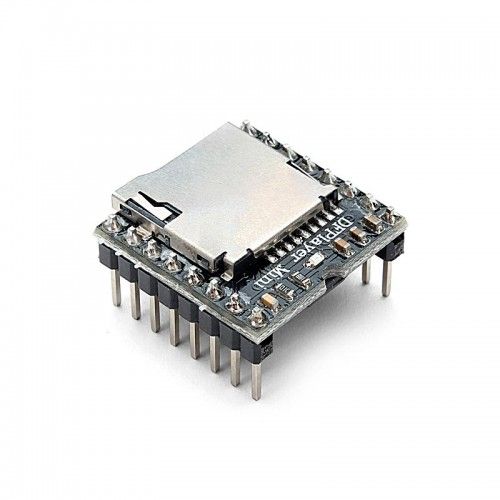

Модуль DFplayer mini MP3-плеєр

Модуль DFplayer mini MP3-плеєр

DFPlayer - мініатюрний MP3-модуль із вбудованим підсилювачем потужності та можливістю підключення динаміка до 3 Вт. Програвач може використовуватися як окремий модуль, так і в комбінації Arduino сумісним контролером. DFPlayer підтримує поширені аудіо формати MP3, WAV та WMA. Підтримує TF-карти з FAT16, FAT32 файловою системою.

Все, що потрібно, - це записати набір фраз на microSD-карту, вставити картку в модуль і в потрібний момент викликати функцію "play" з номером потрібної композиції. У будь-який момент можна призупинити відтворення, а потім відновити з того ж місця.

Модуль підтримує до 25 500 фрагментів фраз, сигналів або мелодій. Усі аудіофайли можна розділити на групи з 255 композицій. Можна вибрати один із 30-ти рівнів гучності та один із 6-ти режимів еквалайзера.

Якщо потрібно використовувати модуль як звичайний плеєр, то не потрібно виділяти для кнопок управління додаткові цифрові входи. Модуль має два входи, до яких можна підключити до 20 кнопок.

Висновок Опис

VCC

Харчування «+»

GND Живлення «?»

RX UART прийом

TX

UART передача

SPK1

Гучномовець «+»

SPK2 Гучномовець «?»

BUSY Індикатор стану ("0" - простий, "1" - програвання)

DAC_R

Вихід на навушник або підсилювач (канал "R")

DAC_L

Вихід на навушник або підсилювач (канал "L")

IO1

коротке натискання - «назад», довге - зменшити гучність

IO2

коротке натискання - "вперед", довге - збільшити гучність

ADKEY1

Порт для підключення резистивної клавіатури, вхід 1

ADKEY2

Порт для підключення резистивної клавіатури, вхід 2

USB+ USB порт, порт «+»

USB? USB порт, порт «?»

Характеристики:

Напруга живлення: 3,3-5 В

Кількість каналів: 1 (моно, 3 Вт) + 2 (стерео, без підсилювача)

Підтримувані частоти дискретизації: 8, 11,025, 12, 16, 22,05, 24, 32, 44,1, 48 кГц

Розрядність ЦАП: 24 біти

Відношення сигнал/шум: до 85 дБ

Файлові системи, що підтримуються: FAT16, FAT32

Максимальний об'єм SD-карти: 32 ГБ

Кількість каталогів композицій: до 100

Кількість композицій у каталозі: до 255

Формати аудіофайлів: MP3, WAV, WMA

Кількість рівнів гучності: 30

Режимів еквалайзера: 6 (Normal/pop/Rock/Jazz/Classic/Base)
