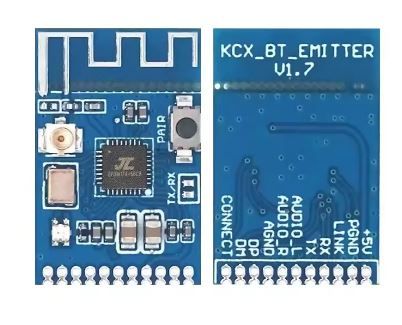

Модуль bluetooth 5.3 аудіо передавача kcx_bt_emiter v1.7

Модуль Bluetooth 5.3 аудіопередавач KCX_ BT_ EMITTER 5
KCX_ BT_ Модуль EMITER - це бездротовий модуль Bluetooth-аудіопередавача, який інтегрує передачу та прийом стереозвуку Bluetooth. Він використовує версію протоколу Bluetooth 5.3 та підтримує автоматичне повторне підключення пристроїв Bluetooth, які були автоматично підключені минулого разу. Він також підтримує команди послідовного порту AT для налаштування сумісних з'єднань імен пристроїв Bluetooth, отримання результатів пошуку, зміни імен Bluetooth, керування з'єднаннями та вимкненнями та інших команд. Цей модуль налаштовує модуль для роботи в режимі передачі звуку Bluetooth або режимі прийому звуку Bluetooth шляхом встановлення короткозамкнутих паяних з'єднань, підтримує відображення стану світлового індикатора та підключає вихід рівня стану. Широко використовується в ситуаціях, де потрібне прийом звуку Bluetooth, передача звуку Bluetooth, бездротова передача звуку, модифікація своїми руками тощо. буд.
Під час налаштування в режимі передачі Bluetooth: він може передавати стереозвукові бездротові сигнали через Bluetooth з модулями, налаштованими в режимі прийому, або підключатися до деяких навушників і динаміків Bluetooth для бездротової передачі аудіосигналів на ці приймаючі пристрої Bluetooth.
Під час налаштування в режимі Bluetooth: може підключатися до смартфонів або планшетів для відтворення музики Bluetooth.
Заява про сумісність продукту: Через численні рішення для навушників та динаміків Bluetooth, доступних на ринку, існують відмінності в базовому програмному забезпеченні чіпів. При налаштуванні в режимі передачі цей модуль гарантує ідеальну сумісність тільки з нашим аудіоприймачем Bluetooth та Bluetooth і не гарантує сумісність з приймальними пристроями Bluetooth інших виробників на ринку. Він не може підключатися до автомобільних навігаційних пристроїв "все в одному" або пристроїв, що потребують перевірки пароля сполучення. Якщо ви зіткнетеся з несумісністю при підключенні до приймачів Bluetooth інших виробників (наприклад, дивні проблеми, такі як неможливість підключення, безшумне з'єднання тощо), ми також не зможемо їх вирішити. Друзі, які заперечують, будь ласка, купуйте з обережністю
Пропонуємо використовувати два модулі разом, один встановлений як передавач, а інший як приймач для бездротової передачі аудіосигналів між двома модулями.

опис
Модель: KCX_ EMITER Bluetooth Audio
Розміри: 23,5*15,5 мм
Робоча напруга: 3,5-5 В
Робочий струм: 35 мА
Відстань запуску: ≤ 20 метрів
Вихідна потужність RF: +5 дБм Діапазон частот RF: 2402-2480 МГц
Динамічний діапазон аудіо: 80 дБ
Сумарний коефіцієнт гармонічних спотворень аудіо: -70 дБ
Аудіочастотна характеристика: 20 Гц-20 кГц
Співвідношення аудіосигнал/шум: 95 дБ
Аудіовхід та вихідна амплітуда сигналу: ≤ 2 Вpp Кількість каналів: 2 канали (стерео)
Затримка передачі: 250-300 мс
Пояснення зовнішньої антени 2.4G

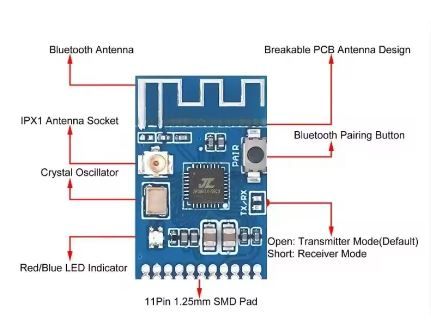

Модуль інтегрує IPX 1 з інтерфейсом виходу RF для зовнішніх зовнішніх антени 2.4G. Коли модуль застосовується всередині виробу з металевим корпусом, потрібна зовнішня антена. При використанні зовнішньої антени необхідно від'єднати антену друкованої плати та підключити кабель IPX RF (зовнішню антену 2.4G необхідно надати самостійно і модуль не поставляється із зовнішньою антеною), як показано на наступному малюнку.
