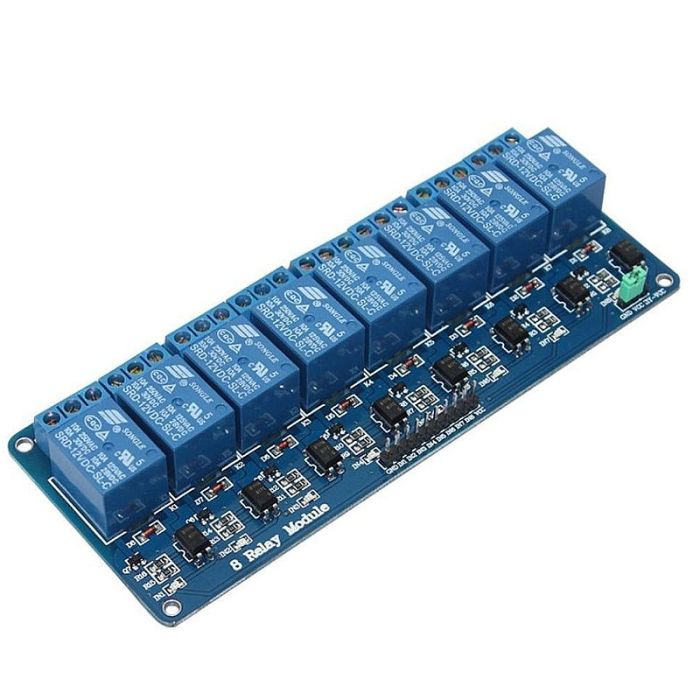

МОДУЛЬ 8 РЕЛЕ 12V З ОПТОРАВ'ЯЗКОМ ДЛЯ ARDUINO

Модуль 8 реле з опторозв'язкою 12V для ARDUINO.

Опис:

Дванадцятивольтовий восьмиканальний релейний модуль призначений для керування до восьми силових навантажень через Arduino або інші контролери.

Для використання релейного модуля до нього необхідно підключити керований пристрій. Потім потрібно підключити живлення 12В висновків Vcc і Gnd модуля. Після чого до керуючих висновків IN1-IN8 релейного модуля можна підключати мікроконтролер, комп'ютер або інший керуючий пристрій та приступати до роботи.

Релейний модуль має два інтерфейси – для підключення керуючого мікроконтролера та для підключення керованих приладів до реле. Для підключення релейного модуля до керуючого пристрою використовується 10-контактний конектор. Контакти GND і VCC для підключення напруги живлення 12В, висновки IN1-IN8 для підключення керуючого сигналу.

Для підключення навантаження до реле на платі присутні 24 гвинтові контакти, по 3 на кожне реле.

Живлення релейного модуля може здійснюватись виключно від зовнішніх джерел живлення.

Характеристики:

робочий струм реле: 10 – 15мА (кожного)

напруга живлення реле 12В

реле SRD-12VDC-SL-C AC250V 10A

габаритний розмір: 138 x 56 x 18 мм

маса: 120 г
