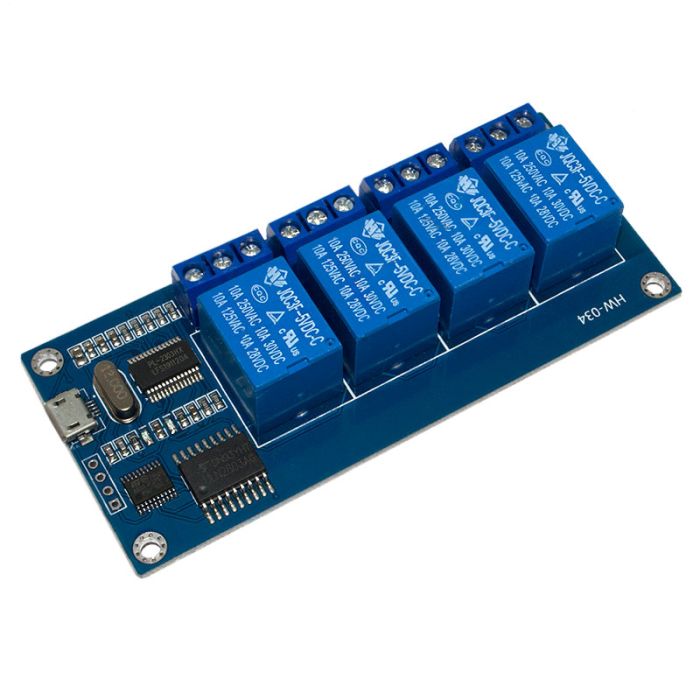

Модуль 4 реле з керуванням через USB/UART

Модуль 4 реле з керуванням через USB/UART

Модуль з чотирма реле та керуванням USB або UART. Дозволяє керувати реле за допомогою комп'ютера або мікроконтролера, ARDUINO. При підключенні до комп'ютера пристрій визначається як віртуальний COM-порт. За допомогою програмного забезпечення для WINDOWS є можливість включати/вимикати як окремі, так і групи реле. Створювати сценарії увімкнення/вимкнення з потрібними часовими інтервалами.

Напруга живлення 5 вольт.

Струм, що споживається не більше 300 мА

Реле на струм до 10 Ампер та напруга комутації до 250 вольт.

Швидкість COM порту 9600-8-N-1

Порядок керування реле:

Передаємо на UART: 0x80

Отримуємо відповідь: 0xAB

Передаємо на UART: 0x81

Модуль входить у режим керування.

Управління реле здійснюється відповідними бітами байта, що передається. Встановлюючи біт "1" включаємо реле, встановлюючи біт в "0" - вимикаємо.

Наприклад: посилка 0x01 увімкне реле К1, посилка 0х08 включить реле К4 і вимкне реле К1.
