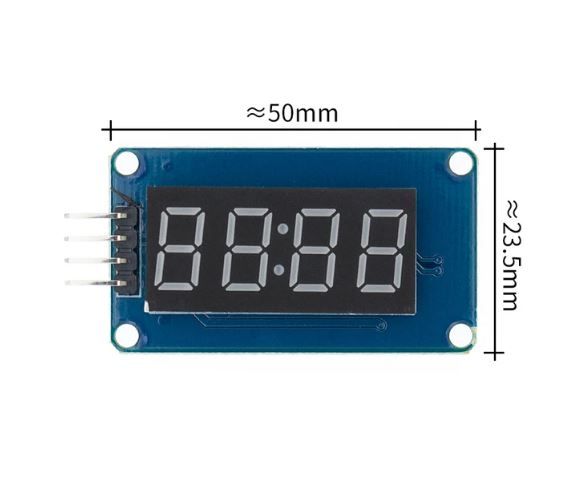

Модуль 4-розрядного семисегментного індикатора на TM1637 червоний
Модуль 4-розрядного семисегментного індикатора використовується для виведення цифрової інформації. Завдяки невеликим розмірам модуля його можна використовувати в проектуванні малогабаритних пристроїв (настільний годинник, термометр і т.д.).
Модуль спроектований на базі драйвера TM1637 . Мікросхема TM1637 має 10 висновків та виконана в корпусі «SO20-300». Драйвер призначений для підтримки зв'язку між модулем 4 розрядного семисегментного індикатора та підключеним мікроконтролерним пристроєм. Однією з особливостей модуля є наявність годинника, у вигляді двокрапки, тому він часто застосовується в проектуванні годинника на платформі Arduino. Колір світіння індикації червоний.
Підключається модуль до мікроконтролерного пристрою за допомогою шини I2C. На платі 4-розрядного семисегментного індикатора є 4 висновки:
| VCC: | напруга живлення 3,3 або 5 В |
| GND: | «земля» |
| CLK: | побітове тактування |
| DIO: | шина даних |
Подається живлення від зовнішнього джерела живлення, платформи Arduino або іншого мікроконтролерного пристрою. Діапазон напруги живлення модуля становить від 3,3 до 5 Ст.
Для роботи з модулем серед розробки Arduino IDE необхідно встановити бібліотеку.
Технічні характеристики модуля:
| Мікросхема | TM1637 |
| Напруга живлення, | 3,3...5 |
| Струм споживання, ма | 80 |
| Колір світіння | червоний |
| Розміри модуля, мм | 50 x 31 x 15 |
