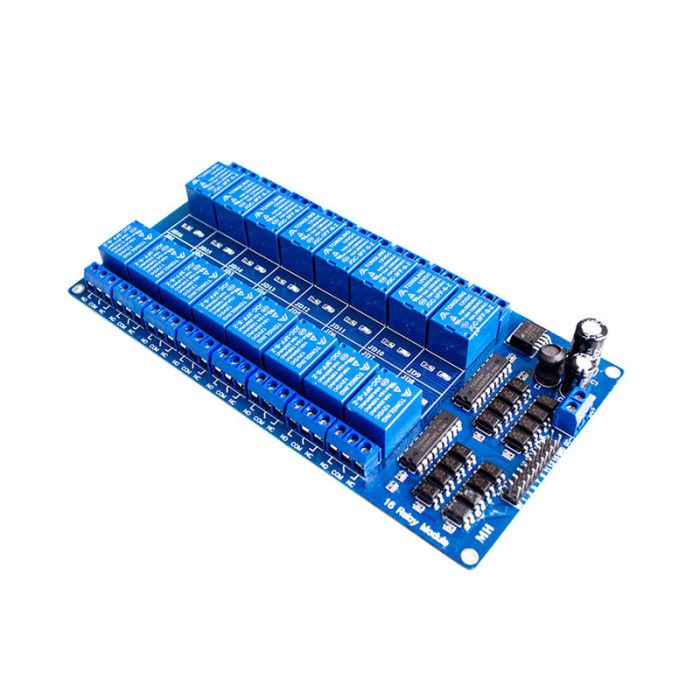

Модуль 16 реле 12V з опторозв'язкою для ARDUINO

Модуль 16 реле 12V із опторозв'язкою для ARDUINO.

Дванадцятивольтовий шістнадцятиканальний релейний модуль призначений для керування до шістнадцяти силових навантажень Arduino або інших контролерів.

Для використання релейного модуля до нього необхідно підключити керований пристрій. Потім потрібно підключити живлення 12В висновків Vcc і Gnd модуля. Після чого до керуючих висновків IN1-IN16 релейного модуля можна підключати мікроконтролер, комп'ютер або інший керуючий пристрій та приступати до роботи.

Релейний модуль має два інтерфейси – для підключення керуючого мікроконтролера та для підключення керованих приладів до реле. Для підключення релейного модуля до керуючого пристрою використовується 20 контактний конектор. Контакти GND і VCC для підключення напруги живлення інтерфейсу 5В, висновки IN1-IN16 для підключення керуючого сигналу.

Для підключення навантаження до реле на платі є 48 гвинтових контактів, по 3 на кожне реле.

Живлення релейного модуля здійснюється виключно від зовнішніх джерел живлення.

Характеристики:

робочий струм реле: 10 – 15мА (кожного)

напруга живлення реле 12В

реле SRD-12VDC-SL-C AC250V 10A

габаритний розмір: 180 х 90 х 18 мм

маса: 200 г
