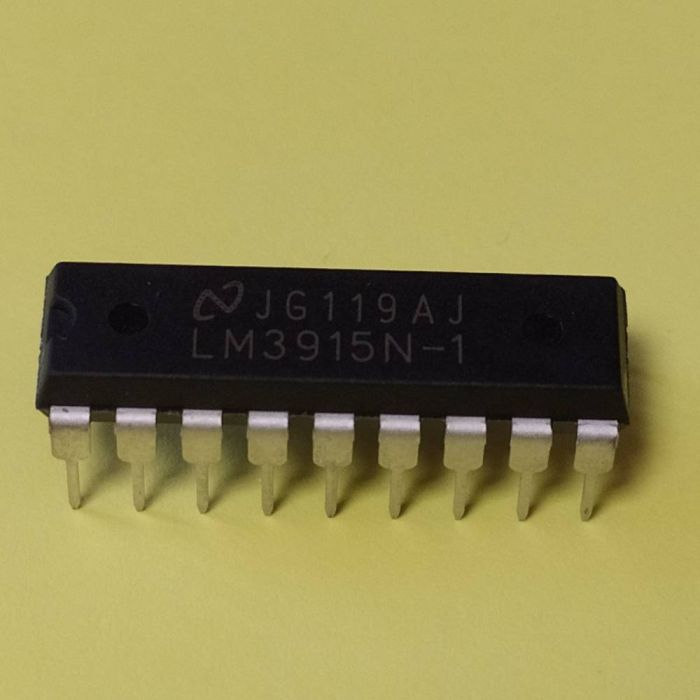

LM3915N

Артикул: LM3915N
Немає на складі
В наявності
На складі, шт.: 41
0,00 грн
36,00 грн
+

Немає на складі

Способи доставки
  • Самовивіз з Нової пошти
  • Кур'єр Нової Пошти
  • Самовивіз з магазину
  • Інші транспортні служби
Способи оплати
  • Готівкою при отриманні
  • Безготівковий переказ
  • Приват 24
Опис

LM3915N

LM3915N DIP18

DIP18 (3-25V) драйвер 10 світлодіодів, логарифмічна шкала

Опис:

Технічні характеристики:

Параметр Мін. Тип. Макс.

Напруга зсуву буферного підсилювача та першого компаратора 3мВ 10мВ

Напруга зсуву інших компараторів 3мВ 15мВ

Крутизна передавальної характеристики компараторів 3мА/мВ 8мА/мВ

Максимальний вхідний сигнал -35В+35В

Напруга живлення +3В +25В

Допустима напруга на виходах +25В

Максимальна розсіювана потужність 1,365Вт

Сумарний опір резисторів дільника 8Ком 12Ком 17Ком

Точність резисторів дільника 0,5% 2%

Напруга опорного джерела Uref 1,2В 1,28В 1,34В

Зміна Uref при зміні Uпит 0,01%/0,03%/В

Зміна Uref при зміні струму навантаження Iref, % 0,4% 0,2%

Зміна Uref при зміні температури 1%

Струм виведення 8 75мкА 120мкА

Вихідний струм (струм світлодіода) 7мА 10мА 13мА

Розкид струмів виходів 0,12 0,4

Iсв = 20 мА 1,2 3

Зміна струму виходу за зміни напруги на виході 0,1мА 0,25мА

2..17В

1св = 20мА 1мА 3мА

Вихідний струм у закритому стані, мкА 0,1мкА 10мкА

Тільки виведення 1

в режимі "крапка" 150мкА 450мкА

Споживаний струм при вимкнених світлодіодах, ма 2,4мА 4,2мА

Uпіт = 20 В,

Iref = 1 мА 6,1 мА 9,2 мА
