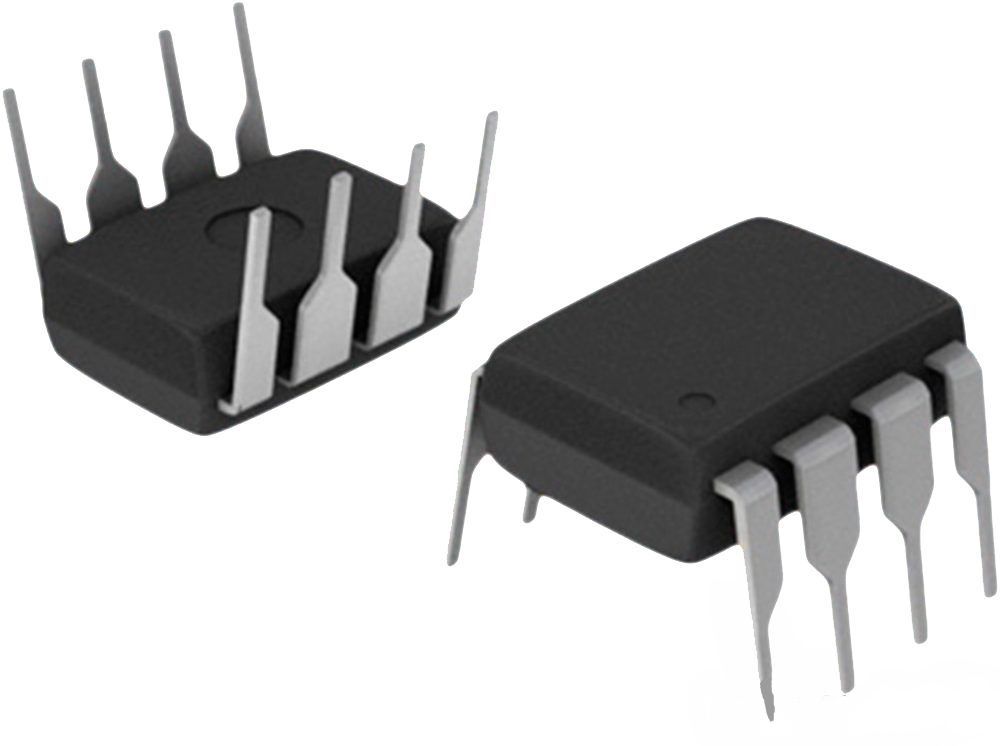

LM386N dip8

LM386N dip8
LM386 низьковольтний підсилювач потужності
Найпростіший підсилювач на LM386 з можливістю регулювання посилення (до 74 дБ)
Мікросхема LM386 являє собою підсилювач потужності, який можна використовувати в пристроях з низькою напругою живлення. Наприклад, при живленні від батареї. За замовчуванням її внутрішня схема обмежує посилення за напругою в районі 20. Але підключаючи зовнішні резистор і конденсатор можна змінювати посилення від 20 до 200, а вихідна напруга автоматично встановлюється рівною половині напруги живлення. Споживання електроенергії в холостому режимі становить лише 24 міліватта, при живленні від 6 В.
Можливість роботи від батарей
Мінімум зовнішніх компонентів, що підключаються
Широкий діапазон живлення: від 4 до 12 В або від 5 до 18 В
Низький споживаний струм: 4 мА
Посилення за напругою від 20 до 200
Вхід відносно землі
Вихідна напруга, що самоустановлюється
Низький коефіцієнт спотворень: 0.2% (за AV = 20, VS = 6 В, RL = 8 Ом, PO = 125 мВт, f = 1 кГц)
