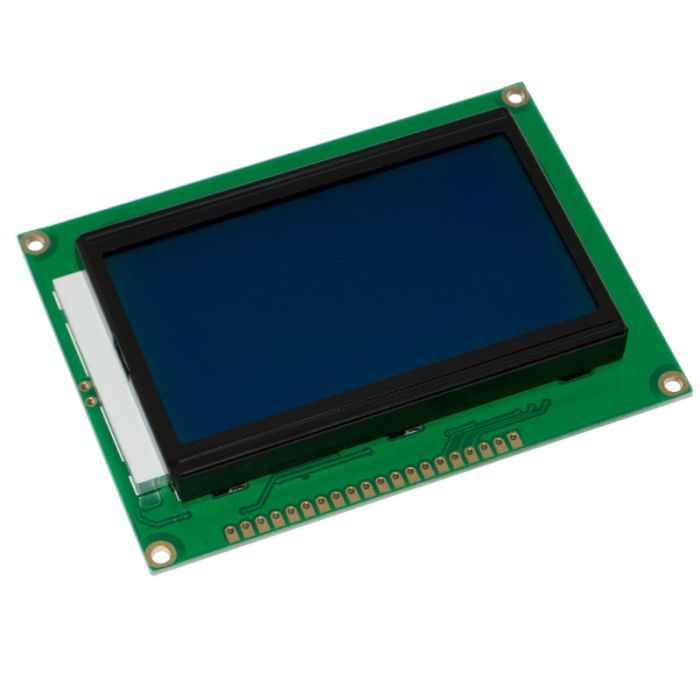

LCD12864B ST7920 РК-дисплей 128х64 точки синій фон, біле зображення

LCD12864B ST7920 РК-дисплей 128х64 точки синій фон, біле зображення

Опис:

Даний модуль є графічним LCD 12864B дисплеєм, який призначений для виведення тексту, зображень, графіків і т.д. Графічний дисплей здатний візуалізувати лінії різної товщини, будь-які розміри шрифтів та картинок

Плата модуля спроектована на базі контролера ST7920, що відповідає за роботу графічного дисплея. Модуль може працювати в 2 режимах: нормальний (споживання струму 450 мкА) і сплячий (споживання струму 30 мкА). Також цей дисплей підтримує більшість поширених шрифтів.

Плата модуля може працювати у 2 режимах:

Текстовий: відображає 4 рядки по 16 символів

Графічний: відображає картинки та графіки (128 x 64 пікселя)

Підключати графічний дисплей можна за 8-бітною, 4-бітною шиною та послідовним інтерфейсом SPI (3-бітна шина).

4-бітна шина: за 1 такт передається 0.5 байти. Підключається за допомогою висновків D4 – D7.

8-бітна шина: за 1 такт передається 1 байт. Підключається за допомогою висновків D0 – D7.

Призначення висновків дисплея:

№ РК-дисплей Arduino

Опис висновків

1 VSS

GND "земля"

2 VDD 5V напруга живлення дисплея

3 VO A0 (потенціометра) контрастність екрану

4 RS D12 вибір регістру

5 RW GND читання та запис даних (при підключенні до «землі» включається режим запису)

6 EN D11 включення

7 D0 – цифровий висновок (не використовується при 4-бітному режимі)

8 D1 – цифровий висновок (не використовується при 4-бітному режимі)

9 D2 – цифровий висновок (не використовується при 4-бітному режимі)

10 D3 – цифровий висновок (не використовується при 4-бітному режимі)

11 D4 D5 цифровий висновок

12 D5 D4 цифровий висновок

13 D6 D3

цифровий висновок

14 D7 D2 цифровий висновок

15 A 5V напруга живлення підсвічування

16 K GND загальний дріт підсвічування

Регулює контрастність дисплея за допомогою виводу VO. Для зміни яскравості необхідно до висновку підключити потенціометр опором 10 кОм. Центральний висновок потенціометра A0 підключається до виведення VO РК-дисплея, один із висновків до "землі", а інший до джерела живлення напругою 5В.

Цей дисплей сумісний з бібліотекою LiquidCrystal. При роботі в середовищі розробки Arduino IDE необхідно вибрати цю бібліотеку та вказати висновки, до яких підключений дисплей. Ця бібліотека підтримує паралельний та послідовний інтерфейси підключення. При роботі з послідовним інтерфейсом можна використовувати апаратний та програмний SPI.

Подається живлення від зовнішнього джерела живлення, плати Arduino або іншого мікроконтролерного пристрою. Напруга живлення становить 5 ст.

Технічні характеристики LCD12864B:

Мікроконтролер ST7920

Напруга живлення, 5

Струм споживання, мкА 450

Роздільна здатність дисплея 128 x 64

Колір фону синій

Кут огляду, ° 170

Робоча температура, °C -20...+70

Розміри модуля, мм 93 х 70 х 13,5

Приклад підключення дисплея до апаратної шини SPI:
