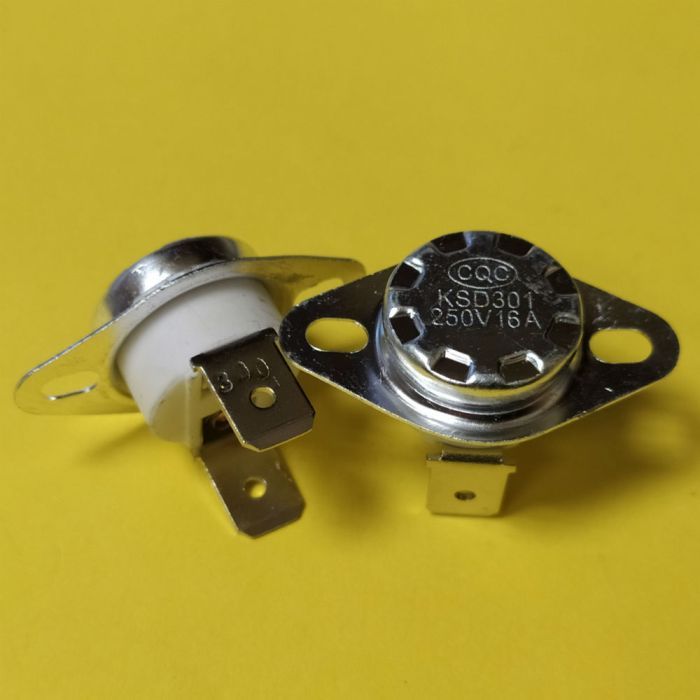

KSD301 16A 250В 120°C термостат (норм/замкн., вертикальний контакти, нерухомий фланець)

Термостат KSD301 120°С 16A (норм./замкн., вертикальні контакти, нерухомий фланець, керамічний корпус, FBVL)
Термостат серії KSD301 120°С 16A (норм/замкн., вертикальні контакти, нерухомий фланець, кераміка) нерегульований нормально-замкнений керамічний термостат, з нерухомим фланцем та вертикальними контактами FBVL, біметалічний, з автовідновленням.
Термостати серії KSD являють собою пристрої відключення або увімкнення навантаження при перевищенні заданої температури.
У першому випадку – відключення – (розрив електричного ланцюга) здійснюють так звані нормально-замкнуті (NORMALLY CLOSED (NC), дослівно – «нормально закриті») термостати, у другому – включення – (замикання електричного ланцюга) здійснюють так звані нормально-розімкнуті ( NORMALLY OPEN (NO), дослівно - "нормально відкриті") термостати.
У термостатах серії KSD використовуються біметалічні термочутливі елементи.
У нормальному стані пари біметалічних контактів знаходяться у замкнутому положенні.
Коли температура досягає температури для вжиття заходів, у термопарі генерується внутрішня напруга і відбувається миттєве розмикання контакту (розрив електричного ланцюга).
Після остигання електричного пристрою контакти автоматично повертаються в нормальний робочий стан, замикаючи тим самим електричний ланцюг.
Нормально-розімкнутий (нормально-відкритий) термостат при досягненні заданої температури замикається і при охолодженні - розмикається.
Інші назви - термореле, термовідсікач, термовимикач, термозапобіжник, захисний термостат, термозахист.
Термостати типу KSD можуть використовуватися як з метою запобігання перегріву (у мікрохвильових печах, електродуховках, кондиціонерах, різних електронагрівачах, кавоварках, пилососах, фенах, посудомийних, пральних та сушильних машинах тощо), так і з метою запобігання перехолоду зледеніння) різних приладів та систем. Дані термостати на температуру спрацьовування від 75°С до 110°С можуть застосовуватися як датчик тяги газового котла або датчик перегріву газової колонки.

Технічні характеристики термостатів типів KSD301
Стандартний допуск: ±3°С…±10°С
Диференціал *: 10 ... 45 ° С
Опір замкнутого контакту: ≤ 50мОм
Опір ізоляції: ≥ 100 МОм
Корпус - бакелітовий (карболітовий) або керамічний
Експлуатаційна температура
 бакелітовий: 0 ... 150 [180] ° С
 керамічний: 0 ... 230 [300] ° С
Клеми - плоскі пелюстки 6,3 х0, 8мм (faston), луджена латунь
Термін служби: 50 000 циклів
*) ― різниця між T(off) та T(on)
При підключенні живлення до термостатів типу KSD301 рекомендується використовувати ізольовані фастони – плоскі наконечники типу «мама» розміром 6,3х0,8мм, латунні або латунні луджені.
Випускається безліч різних модифікацій біметалічних термостатів/запобіжників:
за матеріалом корпусу - з термопластику чи кераміки
за способом кріплення - з фіксованим фланцем (FB) або рухомим фланцем (LB), або зі шпилькою М5х6
за розташуванням клем - з горизонтальними (0°, HL), похилими (45°) та вертикальними (90°, VL) клемами
за формою капелюшка - з трапецієподібними заглибленнями по периметру або з кільцевим заглибленням.
Крім того, існують модифікації за формою самого кріпильного фланця, а також кут його зміщення щодо клем.
Система позначень біметалічних нерегульованих термостатів (терморелі)
 KSD301 - XXX - XX - XXXX - X - X - X
 1 2 3 4 5 6 7
1 Серія термостату
2 Номінальна температура, °C
3 Номінальний струм, А
4 Варіант виконання фланця та контактів:
 FBHL; FBVL; LBHL; LBVL; BHL (WBHL, W/O BHL); BVL (WBVL, W/O BVL)
5 Матеріал основи: P – пластик; С - кераміка
6 Код ширини висновків: М – 6,3 мм; N – 4,8 мм
7 Тип контактів: В – нормально замкнуті; K - нормально розімкнені; M - ручне скидання.
