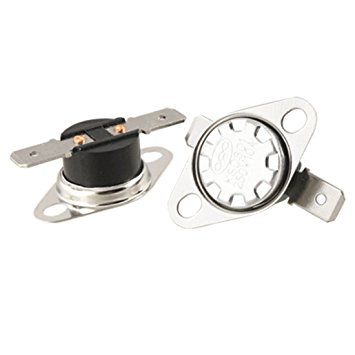

Термостат серії KSD301 40°С 10A (норм/розімкніть., горизонтальні контакти, рухливий фланець, бакеліт) нерегульований нормально-розімкнений бакелітовий термостат, з рухомим фланцем та горизонтальними контактами FBVL, біметалічний, з автовідновлення.

Термостати серії KSD являють собою пристрої відключення або включення навантаження при перевищенні заданої температури.

У першому випадку -відключення- (розрив електричного кола) здійснюють так звані нормально-замкнуті (NORMALLY CLOSED (NC), дослівно - «нормально закриті») термостати, в іншому -включення- (замикання електричного кола) здійснюють так звані нормально-розімкнуті ( NORMALLY OPEN (NO), дослівно – «нормально відкриті») термостати.

У термостатах серії KSD застосовуються біметалеві термочутливі елементи.

У нормальному стані пари біметалевих контактів перебувають у замкнутому положенні.

Коли температура досягає температури для вживання заходів, у термопарі генерується внутрішня напруга і відбувається миттєве розмикання контакту (розрив електричного кола).

Після охолодження електричного пристрою контакти автоматично повертаються до нормального робочого стану, замикаючи, тим самим, електричний ланцюг.

Нормально-розімкнений (нормально-відкритий) термостат при досягненні заданої температури замикається та при охолодженні - розмикається.

Інші назви - термореле, термовідсікач, термовимикач, термозапобіжник, захисний термостат, термозахист.

Термостати типу KSD можуть використовуватися як з метою запобігання від перегрівання (у мікрохвильових печах, електродуховках, кондиціонерах, різних електронагрівачах, кофеварках, пилососах, фенах, посудомийних, стиральних і сушильних машинах і т. п.). обмерзання) різних приладів і систем. Дані термостати на температуру спрацьовування від 75°С до 110°С можуть застосовуватися як датчик тяги газового котла або датчик перегріву газової колонки.

Технічні характеристики термостатів типів KSD301

Стандартний допуск: ±3°С...±10°С

Диференціал*: 10...45°С

Опір замкненого контакту: ? 50мОм

Опір ізоляції: ? 100 МОм

Корпус - бакелітовий (карболітовий) або керамічний

Експлуатаційна температура -

бакелітовий: 0 ... 150 [180] ° С

керамічний: 0 ... 230 [300] ° С

Клеми - плоскі лепестки 6,3х0,8мм (faston), луджена латунь

Термін служби: 50 000 циклів

*) - різниця між T(off) і T(on)

При підключенні живлення до термостатів типу KSD301 рекомендується використовувати ізольовані фастони – плоскі наконечники типу «мама», розміром 6,3х0,8мм, латунні або латунні луджені.

Випускається безліч різних модифікацій біметалевих термостатів / термозапобіжника:

за матеріалом корпусу - з термопластику або кераміки

за способом кріплення - з фіксованим фланцем (FB) або рухомим фланцем (LB), або зі шпилькою М5х6

по розташуванню клем - з горизонтальними (0°, HL), нахилими (45°) і вертикальними (90°, VL) клемами

за формою шляпки - з трапецієподібним заглибленнями по периметру або з кільцевим поглибленням.

Крім того, існують модифікації за формою самого кріпильного фланця, а також кутку його зміщення щодо клем.

Система позначень біметалевих нерегульованих термостатів (термореле)

KSD301 - XXX - XX - XXXX - XX - X

1 2 3 4 5 6 7

1 Серія термостату

2 Номінальна температура, °С

3 Номінальний струм, А

4 Варіант виконання фланця та контактів: FBHL; FBVL; LBHL; LBVL; BHL (WBHL, W / O BHL); BVL (WBVL, W / O BVL)

5 Матеріал підстави: P – пластик; З - кераміка

6 Код ширини висновків: М – 6,3 мм; N – 4,8 мм

7 Тип контактів: В - нормально замкнуті; K - нормально розімкнуті; M - ручний скидання
