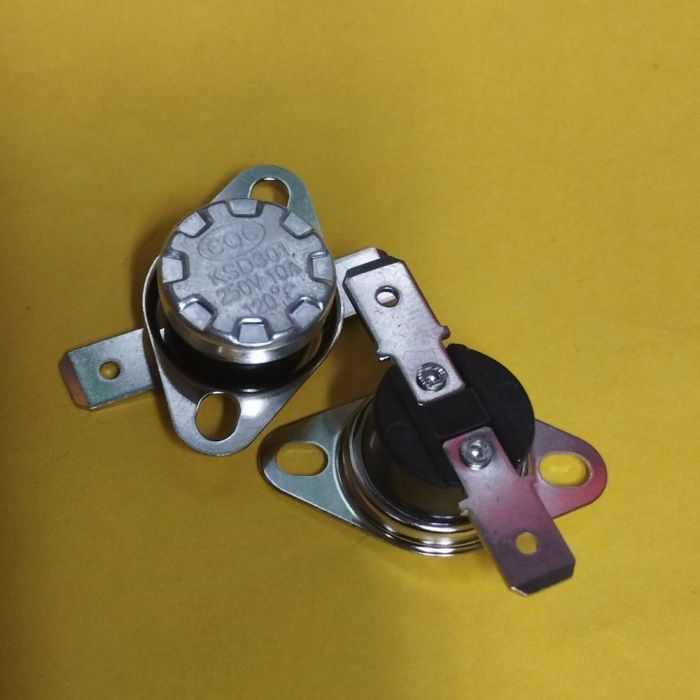

KSD301 10A 250В 120°C термостат(норм/замкн.,горизонт.контакти,рухомий фланець)

KSD301 10A 250В 120°C термостат(норм/замкн.,горизонт.контакти,рухомий фланець)

Термостат KSD301 120°С 10A (норм/замкн., гориз. конт., підв. фл., бакеліт, FBVL)
Термостат серії KSD301 150°С 10A (норм/замкн., горизонтальні контакти, рухомий фланець, бакеліт) нерегульований нормально-замкнений термостат, з рухомим фланцем і горизонтальними контактами FBVL, біметалічний, з автовідновленням.
Термостати серії KSD являють собою пристрої вимкнення або ввімкнення навантаження в разі перевищення заданої температури.
У першому випадку - вимкнення (розрив електричного кола) здійснюють так звані нормально-замкнені (NORMALLY CLOSED (NC), дослівно - "нормально закриті") термостати, у другому - увімкнення (замикання електричного кола) здійснюють так звані нормально-розімкнуті (NORMALLY OPEN (NO), дослівно - "нормально відкриті") термостати.
У термостатах серії KSD застосовуються біметалеві термочутливі елементи.
У нормальному стані пари біметалевих контактів перебувають у замкнутому положенні.
Коли температура досягає температури для вжиття заходів, у термопарі генерується внутрішня напруга і відбувається миттєве розмикання контакту (розрив електричного кола).
Після охолодження електричного пристрою контакти автоматично повертаються в нормальний робочий стан, замикаючи, тим самим, електричний ланцюг.
Інші назви - термореле, термовідсікач, термовимикач, термозапобіжник, захисний термостат, термозахист.
Термостати типу KSD можна використовувати як з метою запобігання перегріву (у мікрохвильових печах, електродуховках, кондиціонерах, різних електронагрівачах, кавоварках, пилососах, фенах, посудомийних, пральних і сушильних машинах тощо), так і з метою запобігання перегріву (в електродуховках, кондиціонерах, різних електронагрівачах, кавоварках, пилососах, фенах, посудомийних, пральних і сушильних машинах тощо). ), так і з метою запобігання переохолодженню (обмерзання) різних приладів і систем. Ці термостати на температуру спрацьовування від 75°С до 110°С можуть застосовуватися як Датчик тяги газового котла або Датчик перегріву газової колонки.
Технічні характеристики термостатів типів KSD301
Стандартний допуск: ±3°С...±10°С
Диференціал*: 10...45°С
Опір замкнутого контакту: ≤ 50мОм
Опір ізоляції: ≥ 100 МОм
Корпус - бакелітовий (карболітовий) або керамічний
Експлуатаційна температура -
    бакелітовий: 0...150 [180]°С
     керамічний: 0...230 [300]°С
Клеми - плоскі пелюстки 6,3х0,8 мм (faston), луджена латунь
Термін служби: 50 000 циклів
*) - різниця між T(off) і T(on)
Під час під'єднання живлення до термостатів типу KSD301 рекомендується використовувати ізольовані фастони - плоскі наконечники типу "мама", розміром 6,3х0,8 мм, латунні або латунні луджені.
Випускається безліч різних модифікацій біметалевих термостатів/термозапобіжників:
за матеріалом корпусу - з термопластика або кераміки
за способом кріплення - з фіксованим фланцем (FB) або рухомим фланцем (LB), або зі шпилькою М5х6
за розташуванням клем - з горизонтальними (0°, HL), похилими (45°) і вертикальними (90°, VL) клемами
за формою капелюшка - з трапецієподібним заглибленнями по периметру або з кільцевим заглибленням.
Крім того, існують модифікації за формою самого кріпильного фланця, а також кутом його зміщення щодо клем.
Система позначень біметалевих нерегульованих нерегульованих термостатів (термореле)
KSD301 - XXX - XX - XXXX - X - X - X - X - X
   1 2 3 4 5 6 7
1 Серія термостата
2 Номінальна температура, °С
3 Номінальний струм, А
4 Варіант виконання фланця і контактів: FBHL; FBVL; LBHL; LBVL; BHL (WBHL, W/O BHL); BVL (WBVL, W/O BVL)
5 Матеріал основи: P - пластик; С - кераміка
6 Код ширини виводів: М - 6,3 мм; N - 4,8 мм
7 Тип контактів: В - нормально замкнуті; K - нормально розімкнуті; M - ручне скидання.
