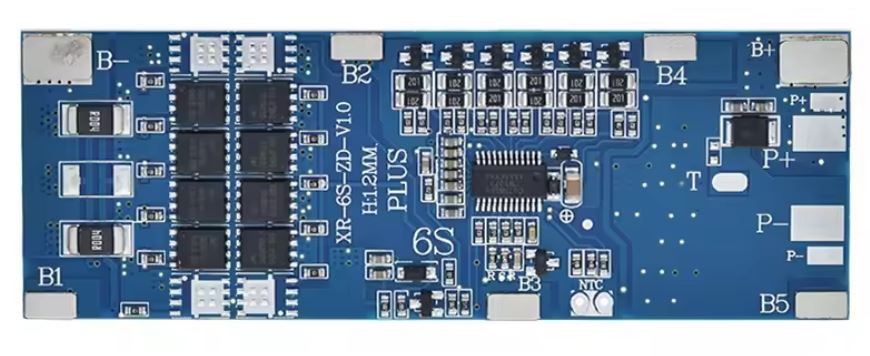

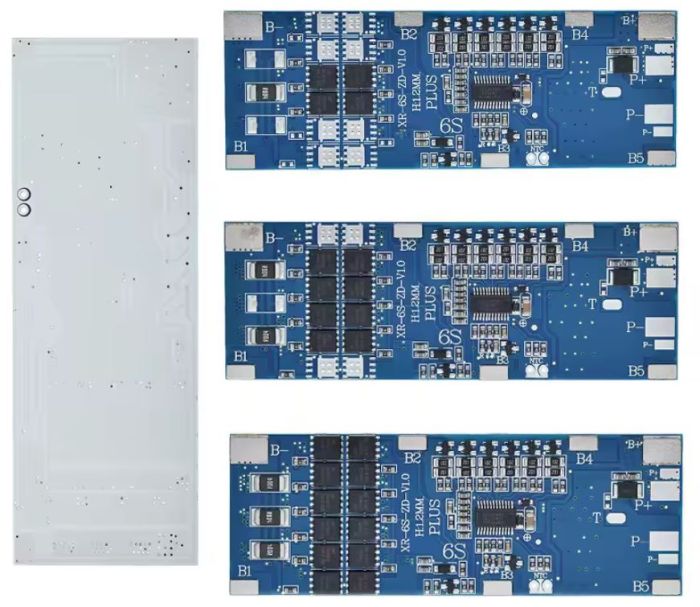

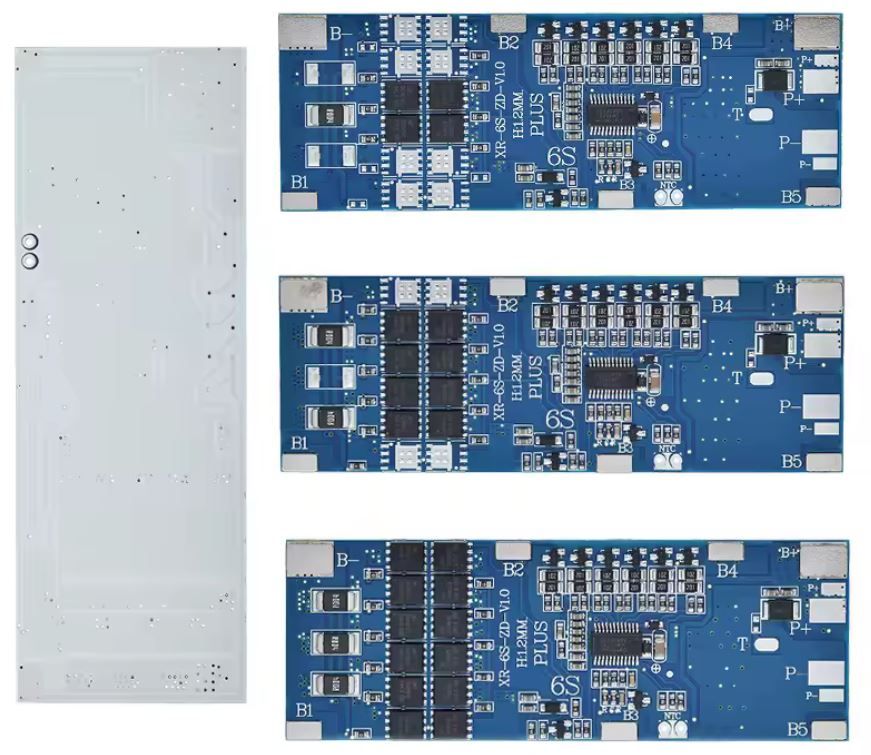

Контролер заряду-розряду PCM для 6-х 6S Li-Ion батарей 22,2В 20A XR-6S-ZD-20

Контролер заряду-розряду PCM для 6-х 6S Li-Ion батарей 22,2В 20A XR-6S-ZD-20
Номінальна напруга: 22,2В
Номінальний робочий струм: 20А
Захист від перезаряду/перерозрядження/перевантаження
Балансир
Виробник Xindao Electronic Tech Co., LTD
Модель XR-6S-ZD-20
Балансир так
Електронний ключ Ні
Термодатчик немає
Номінальна напруга 22,2В (6S)
Симетрична плата захисту (PCM) для Li-ion батарей з номінальною напругою 22,2 В (6S)
Максимальний робочий струм 20А (для заряду та розряду використовується той самий порт)
Захищає батарею від перезаряду/перерозрядження, перевантаження.

Особливості:
Балансир: Плата контролю XR-6S-ZD-20 має вбудовану функцію балансу.
При цьому, в процесі заряду батареї, напруга на кожній із осередків вирівнюється до значення 4,2В.
Для того, щоб скористатися функцією вирівнювання напруги, вам необхідно витримати батарею під напругою заряду протягом декількох годин після закінчення активної фази заряджання батареї.
Для роботи балансира важливо, щоб напруга була не вище напруги заряду: при перевищенні цих напруг контролер стане в стані захисту і балансування акумуляторів проводитися не буде

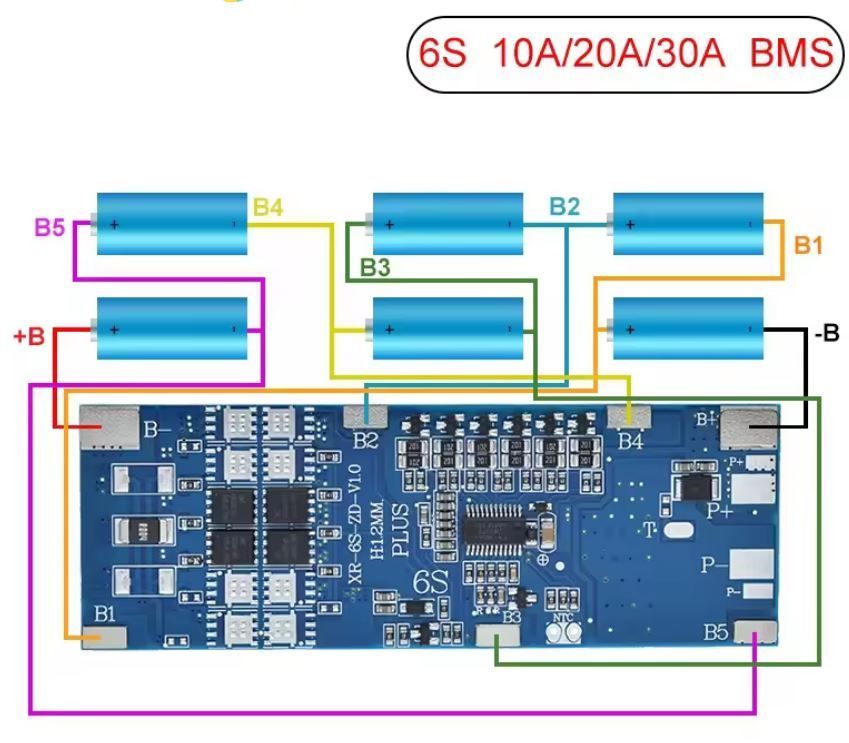

Контроль напруги на кожному з осередків:
При виході напруги на якийсь із осередків за порогові значення вся батарея автоматично відключається.
Контроль за струмом:
При перевищенні струмом навантаження порогових значень вся батарея автоматично вимикається.
Виробник Xindao Electronic Tech Co., LTD
Модель XR-6S-ZD-20
Балансир так
Електронний ключ Ні
Термодатчик немає
Номінальна напруга 22,2В (6S)
Напруга зарядки, 25,2 (CC/CV)
Напруга зарядного пристрою 30V (рекомендовано)
Напруга балансування на кожну комірку, 4,15 ± 0,05
Струм балансування на кожну комірку, ма 40 ± 5
Струм споживання, мкА <30
Максимальний струм заряду А 20.00
Максимальний струм розряду А 20.00
Напруга перезаряду, 4,25 ± 0,025
Напруга скидання захисту, 4,1 ± 0,05
Напруга перерозряду, 2.7 ± 0,08
Напруга скидання захисту, 3,0 ± 0,1
Захист струму, А 50 ± 5
Час спрацьовування захисту струму, мс 15 - 25
Скидання захисту струму Відключення навантаження
Захист від короткого замикання Є
Час спрацьовування захисту від КЗ, мкс 220 - 300
Скидання захисту від "КЗ" Відключення навантаження
Температура експлуатації, °С -20...+85
Температура зберігання, °С 0...+60

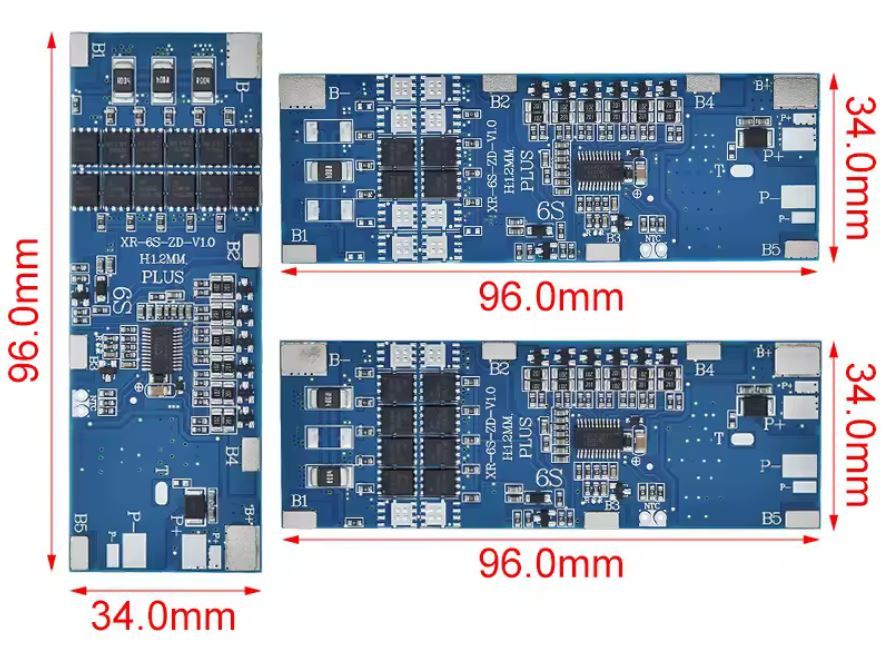

Розміри, мм 96*34*2.8
Вага, гр 14
