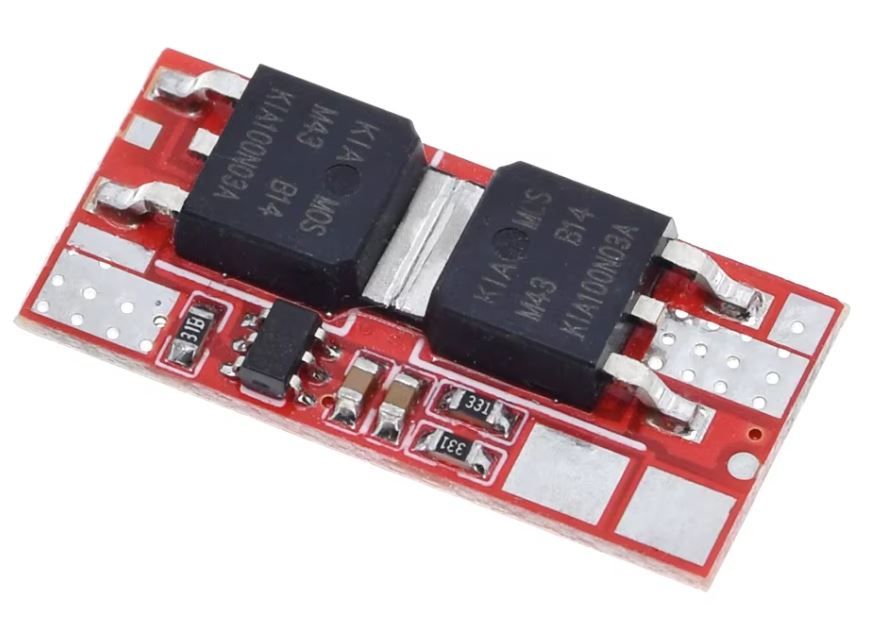

Контролер заряду-розряду 2-х Li-Ion 18650 25A QS-B402ANL-25A

BMS Контролер заряду-розряду 2-х Li-Ion 18650 25A QS-B402ANL-25A

BMS (Battery Management System) – система управління батареєю, яка призначена для контролю стану акумуляторів, управління процесом заряду/розряду батареї тощо.
До модуля контролер заряду-розряду QS-B402ANL-25A можна підключити одночасно два акумулятори (18650). Модуль має захист від короткого замикання, перезаряджання та перерозряджання. Однією з функцій контролера заряду є відключення живлення для акумуляторів при досягненні максимальної ємності хоч однієї батареї. Даний BMS контролер розрахований понад 30000 годин експлуатації. Максимальне значення припустимої сили струму становить 25 А.
Модуль контролер заряду-розряду акумуляторів QS-B402ANL-25A має 5 висновків:
B+: позитивний полюс акумулятора
B-: негативний полюс акумулятора
BM: середня точка збирання акумуляторів
P-: негативна клема заряду/розряду
P+ позитивна клема заряду/розряду
При перевищенні максимального допустимого значення напруги живлення контролер заряду активує режим «захисту». Щоб відновити роботу модуля, необхідно знову подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не відключить захист автоматично.
Подається живлення на модуль від зовнішнього джерела живлення. Діапазон напруги живлення модуля становить від 7,4 до 8,4 В. Для заряду можна використовувати перетворювач напруги, що підвищує, з обмежувачем струму. Зверніть увагу, що модуль не є зарядним пристроєм.

Технічні характеристики модуля:
Модель QS-B402ANL-25A
Максимальна напруга заряду акумулятора, 4,25 ... 4,35
Напруга розряду акумулятора, 3,2
Напруга живлення, 7,4 ... 8,4
Максимальний робочий струм, А 25
Робоча температура, °C -40...+50
Розміри модуля, мм 30*10*4
