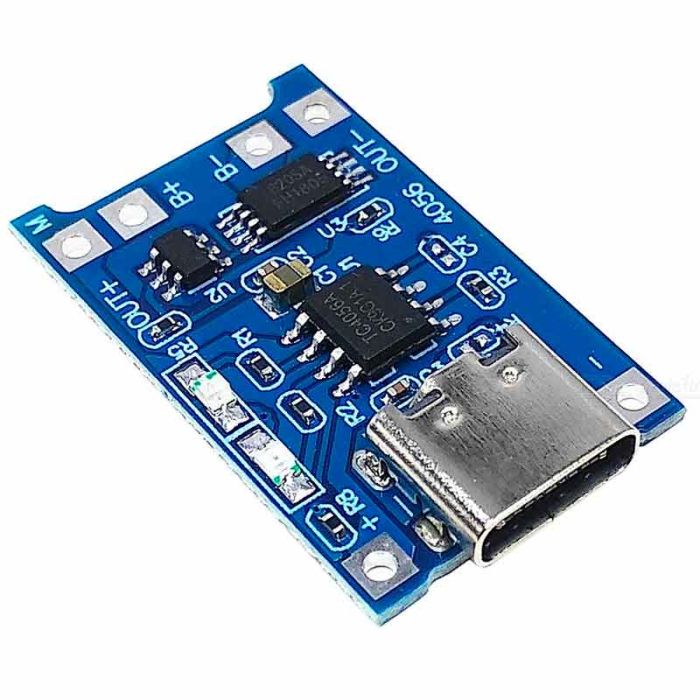

Контролер заряду для літієвих батарей 5В 1 А на мікросхемі TP4056 TYPE-C із функцією захисту акумулятора

Контролер заряду для літієвих батарей 5В 1 А на мікросхемі TP4056 TYPE-C із функцією захисту акумулятора

Модуль контролера із захистом TP4056 призначений для заряду Li-Ion акумуляторів струмом до 1A.

Мікросхема TP4056 застосовується в автономних лінійних зарядних пристроях літій-іонних акумуляторів із тепловим захистом у корпусі SOIC8.

Невелика кількість зовнішніх компонентів роблять TP4056 ідеальним рішенням для портативних пристроїв.

Особливістю даного модуля є наявність на платі сучасного роз'єму USB TYPE-C.

Кінцева напруга заряду фіксована на рівні 4,2, а струм заряду задається всього за допомогою одного резистора.

TP4056 автоматично завершує цикл заряду, як тільки струм заряду знижується до 1/10 початкового значення.

Характеристики:

Струм зарядки: 1А (з можливістю регулювання заміною резистора)

Похибка: 1,5%

Вхідна напруга: DC 4.5V-5.5V

Напруга повного заряду: 4,2 В

Індикатор заряджання: Червоний – заряд, Синій – заряджений.

Вхідний інтерфейс: TYPE-C

Робоча температура: -10...85°C

Габаритні розміри: 25x18мм
