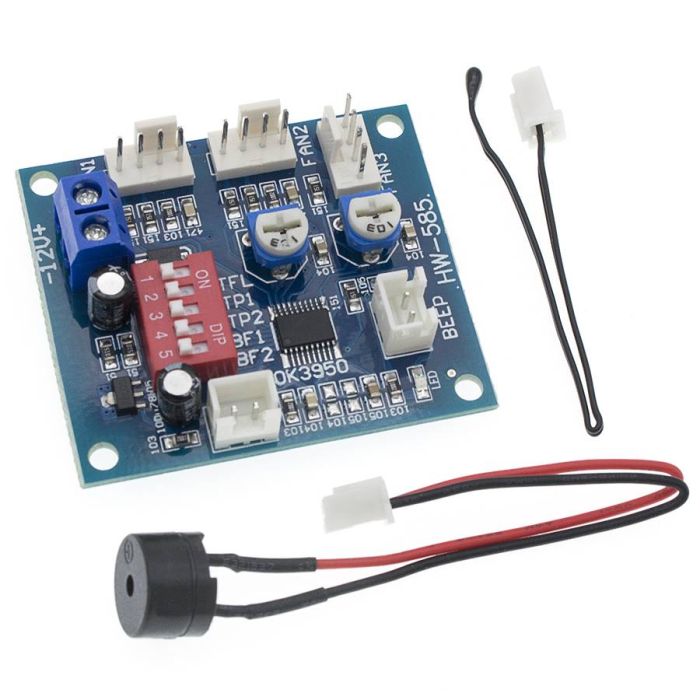

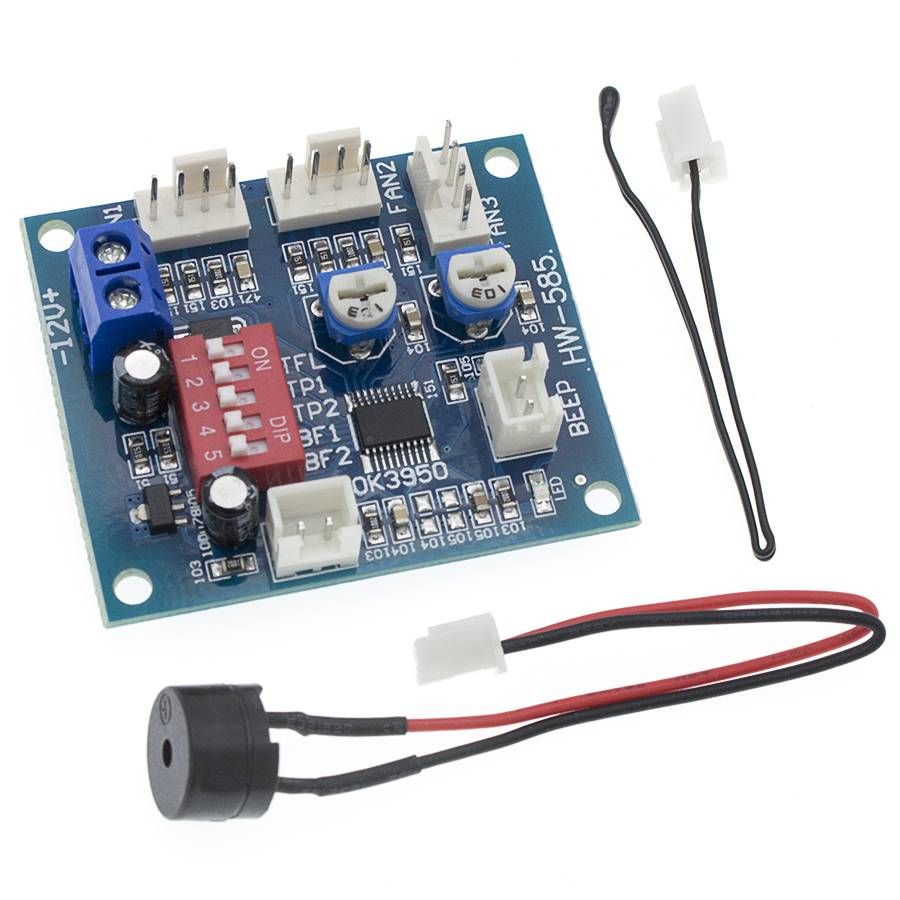

Контролер швидкості обертання вентилятора процесора ПК HW-585

Контролер швидкості обертання вентилятора процесора ПК HW-585

Робоча напруга: DC12V

Максимальний вихідний струм 5А

Діапазон виходу: перший канал 20%-100%, або 40%-100% (TFL = ON)

Інший канал і Третій канал 10% -100%

(Примітка: вище діапазону стосується лише діапазону ШІМ, фактичний ефект управління буде змінюватися залежно від вентилятора.)

Датчик температури: 50K NTC3950

Мінімальна швидкість сигналу зупинки: 700-800 об/хв

Опис перемикача настройки функції:

TFL (№ 1): найнижчий температурний канал PVM, коли щонайменше 40% у стані FAN1, коли 20% від мінімального PWM FAN1.

TP1 TP2 (№ 2,3): Контроль температурного поясу температурного каналу інтерпретується наступним чином (повинен використовуватись з температурним зондом):

TP1 TP2 Прискорення при повній температурі

Скидка 35° 45°

Вимкнено 40 ° Найнижча 55 °

Скидка 50° 70°

При 60° 90°

Коли температура нижча за прискорену температуру, тоді виходьте з мінімальною швидкістю; Коли вона перевищує повну температуру, вихід завжди працює на повній швидкості.

BF1 BF2 (№ 4,5): Відповідає функціональній сигналізації зупинки FAN1 FAN2, коли відповідний вентилятор відкритого каналу обривається, контролер подає звуковий сигнал і лампа (працює з гудкою), сигнал тревоги автоматично знімається, коли вентилятор обертається для відновлення . Якщо обидва BF1 і BF2 відкриті (увімкнено), FAN1, FAN2 мають одну або обидві зупинки, контролер подасть сигнал!
