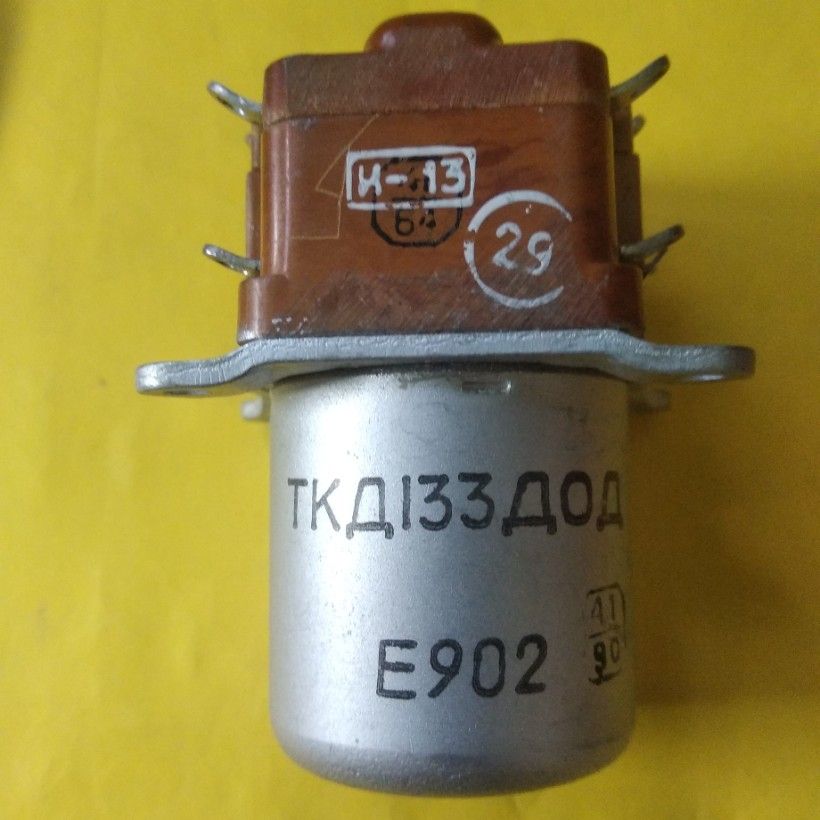

Контактор ТКД133ДОД

ТКД133ДОД
Контактор ТКД133ДОД електромагнітний, триланцюговий, перемикаючий, з обмоткою, розрахованою на включення в мережу постійного струму з номінальною напругою 27 В.
Має три незалежні замикаючі та три незалежні розмикаючі контакти з подвійним розривом ланцюга на струм 10 А.
Забезпечує комутацію електричних кіл постійного струму напругою до 30 В та трифазного змінного струму напругою 380 В.
Контактор ТКД133ДОД призначений для роботи в електросистемах об'єктів авіаційної техніки, у бортовому та наземному радіотехнічному устаткуванні, що експлуатується у різних кліматичних умовах, включаючи тропічні.
Режим роботи – тривалий.
Тип корпусу – негерметичний, зачохлений.
Кліматичне виконання контактора ТКД133ДОД: «О» - загальнокліматичне за ГОСТ 15150-69.
Технічні умови: ТУ 6290-67.
Основні технічні та експлуатаційні характеристики контактора ТКД133ДОД:
● Напруга в ланцюзі управління постійного струму, … 27;
● Діапазон напруги комутованого ланцюга постійного струму, В …… 5-30;
● Діапазон напруги комутованого ланцюга змінного струму 360-1100Гц, В …… 20-220;
● Діапазон напруг комутованого ланцюга змінного струму 45-55Гц, В …… 20-380;
● Діапазон струмів комутованого ланцюга, А …… 0,2-10;
● Конструктивне виконання …… негерметичний;
● Температура довкілля, °С …… від -60 до +85;
● Габаритні розміри, мм …… 49х40х63;
● Маса, г …… 260.
Розшифровка умовного позначення:
ТКД133ДОД
Т - номінальна напруга обмотки управління 27;
К - контактор з живленням ланцюга управління постійним струмом;
Д — значення номінального струму ланцюга основних контактів, позначає розряд:
- літера Д - десятки;
- літера С - сотні.
1 - вказує кількість одиниць даного розряду;
3 - число незалежних контактів, що розмикають;
3 - кількість незалежних замикаючих контактів;
Д - режим роботи - тривалий;
Про - максимально допустима температура навколишнього середовища: Про - 85 ° С;
Д - додаткові конструктивні особливості та модифікації контактора.
