К1182ПМ1Р фазовий регулятор потужності

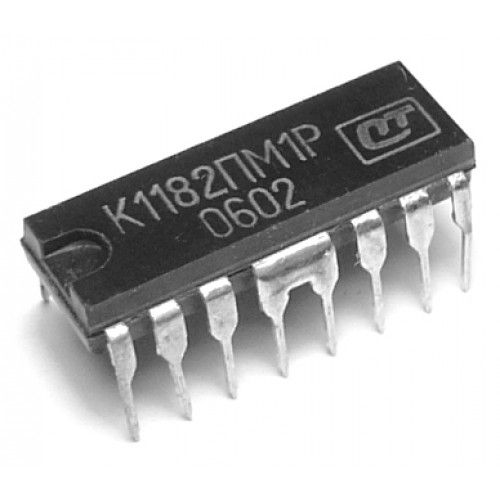

Мікросхема К1182ПМ1Р

Корпус-DIP16

Мікросхема К1182ПМ1Р є новим вирішенням проблеми регулювання потужності у класі високовольтних потужних електронних схем. Завдяки унікальній технології можливе застосування ІС для мережі змінного струму до 230В, при цьому потрібна мінімальна кількість зовнішніх елементів.

Безпосереднє застосування К1182ПМ1Р - для плавного включення та вимкнення електричних ламп розжарювання або регулювання їх яскравості світіння. Так само успішно К1182ПМ1Р може застосовуватися для регулювання швидкості обертання електродвигунів потужністю до 150 Вт (наприклад, вентиляторами) та управління більш потужними силовими приладами (тиристорами).

Мікросхема має два силові виводи для включення в ланцюг послідовно з навантаженням, два допоміжні виводи та два входи управління для підключення регулювального резистора, конденсатора або інших елементів управління.

особливості:
Захист лампочки від перегорання під час увімкнення
Регулювання яскравості світіння лампи розжарювання
Плавне включення та вимкнення лампи розжарювання
Послідовне включення із навантаженням
Обмеження потужності, що видається на навантаження, при досягненні
гранично допустимої потужності розсіювання ІВ.
Низьковольтні та малопотужні зовнішні елементи керування
Температурний діапазон від -40 ° до +70 ° С

Характеристики:
Залишкова напруга тиристора: 2,8В
Струм споживання: 2,8..5 мА
Струм входу блоку управління: 40..150 мкА
Струм входу управління тиристорами: 0,15..1,2мА
Струм витоку входу блоку управління: <5мкА
Напруга мережі: 80..276 В
Частота мережі: 40..70 Гц
Максимальний струм навантаження: 1,2 А
Потужність навантаження: 150 Вт
Максимальна потужність, що розсіюється (при t=+90°C): 4Вт
Максимальна потужність, що розсіюється (при t=+70°C): 1Вт
