ID5S609SEC-R1

Мікросхема ID5S609SEC-R1
Виробник: Chipown

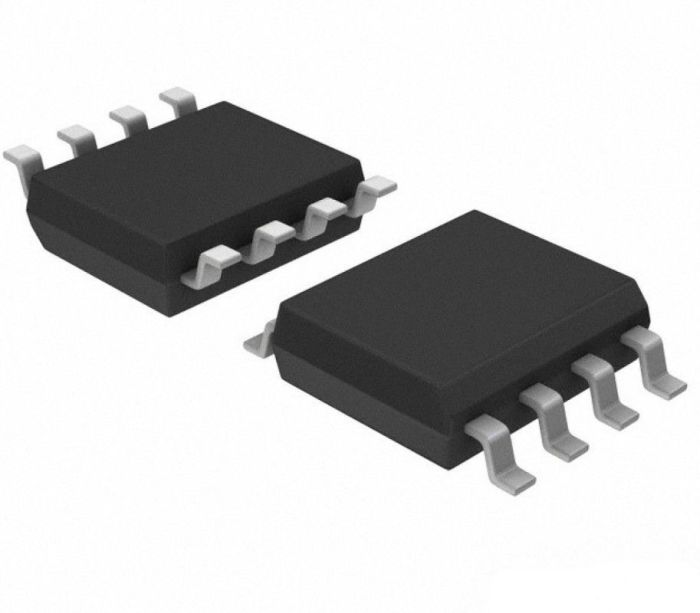

Корпус: SO8.
ID5S609/ID5S609F1 — це високовольтний високошвидкісний драйвер MOSFET і IGBT на основі процесу P_sub
P_epi.
Драйвер з плаваючим каналом може використовуватися для управління двома N-канальними силовими MOSFET або IGBT в
напівмостовій конфігурації, що працює при напрузі до 600 В. Логічні входи сумісні зі стандартним CMOS або
LSTTL виходом, аж до 3,3 В логіки. Вихідні драйвери оснащені буферним каскадом з високим імпульсним струмом, призначеним для
мінімальної перехресної провідності драйвера. Затримки поширення узгоджені для спрощення використання у високочастотних
додатках.
Особливості
 Робота до +600 В
 Типовий струм джерела/стоку 400 мА/800 мА
 Сумісність з вхідною логікою 3,3 В
 Стійкість до dV/dt ±50 В/нсек
 Діапазон живлення затвора від 10 В до 20 В
 UVLO для обох каналів
 Логіка запобігання перехресної провідності з
внутрішнім фіксованим мертвим часом 100 нс
 Узгоджена затримка поширення для всіх каналів
Застосування
 Драйвери двигунів малої та середньої потужності
 Драйвери силових MOSFET або IGBT
 Баласти освітлення
 Напівмостові перетворювачі потужності
 Повномостові перетворювачі потужності
Варіанти корпусу
SOIC-8
