DS18S20

Датчик температури DS18S20 цифровий

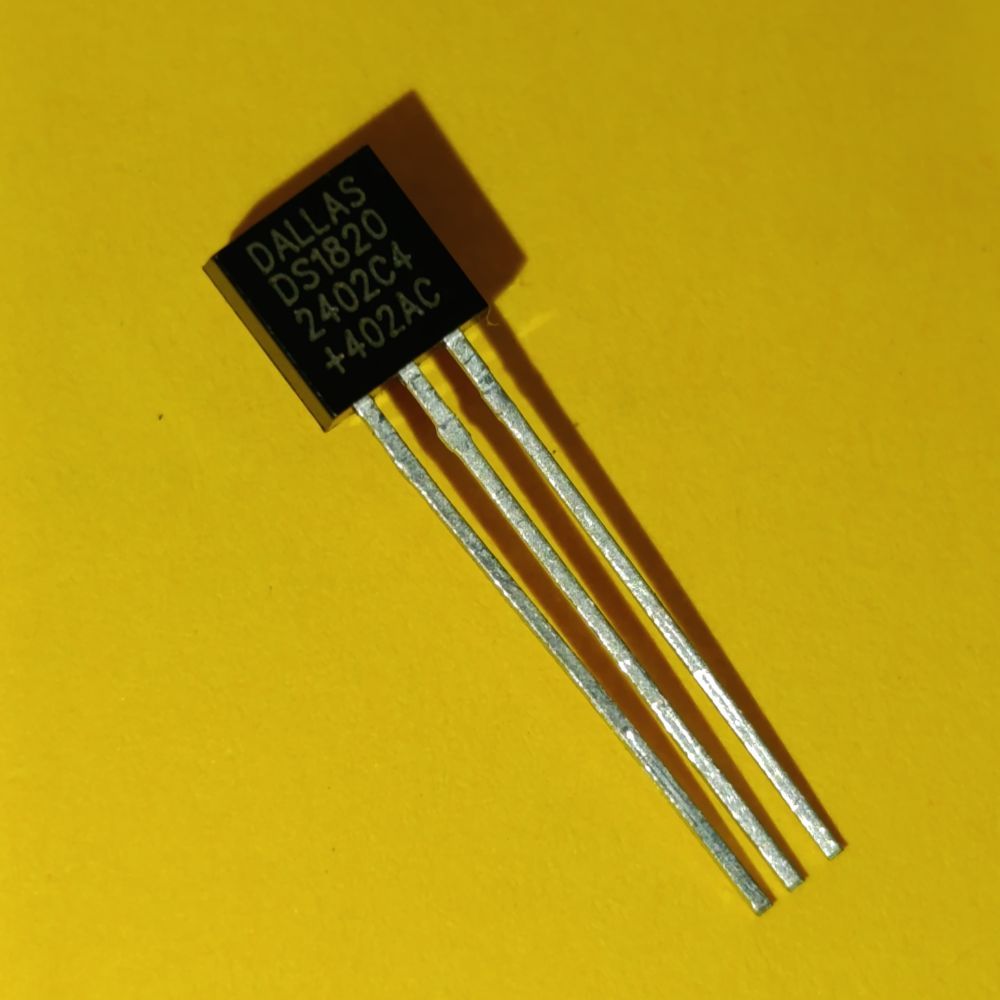

Цифровий датчик температури DS1820 – калібрований цифровий термодатчик від компанії DALLAS з однопровідним (1-Wire) інтерфейсом* та розрядністю 9 біт.
Маркування DS1820
Корпус to-92
Розрядність 9-біт
Час перетворення 750nS (max)
Точність вимірювання ±0.5% у сфері температур -10 ….+85°С
Напруга живлення для точності виміру ±0.5% 3,0-5,5V
Діапазон вимірюваних DS18S20 температур від -55 до +125°C. Цифровий код, що зчитується з мікросхеми, є результатом безпосереднього прямого вимірювання температури і не потребує додаткових перетворень.
Роздільна здатність вбудованого АЦП - 9 розрядів вихідного коду.
Максимальний час повного 9-ти розрядного перетворення ~750 мс.
Енергонезалежна пам'ять температурних уставок мікросхеми забезпечує запис довільних значень верхнього та нижнього контрольних порогів.
Датчик містить вбудований логічний механізм пріоритетної сигналізації в 1-Wire-лінію про факт виходу контрольованої температури за один з обраних порогів.
Вузол 1-Wire-інтерфейсу компонента організований таким чином, що існує теоретична можливість адресації необмеженої кількості таких пристроїв на одній 1-Wire-лінії.
Датчик має індивідуальний 64-розрядний реєстраційний номер (груповий код 010Н) та забезпечує можливість роботи без зовнішнього джерела енергії лише за рахунок паразитного живлення 1-Wire-лінії.
Живлення проводиться через окремий зовнішній висновок напругою від 3,0 до 5,5 В.
