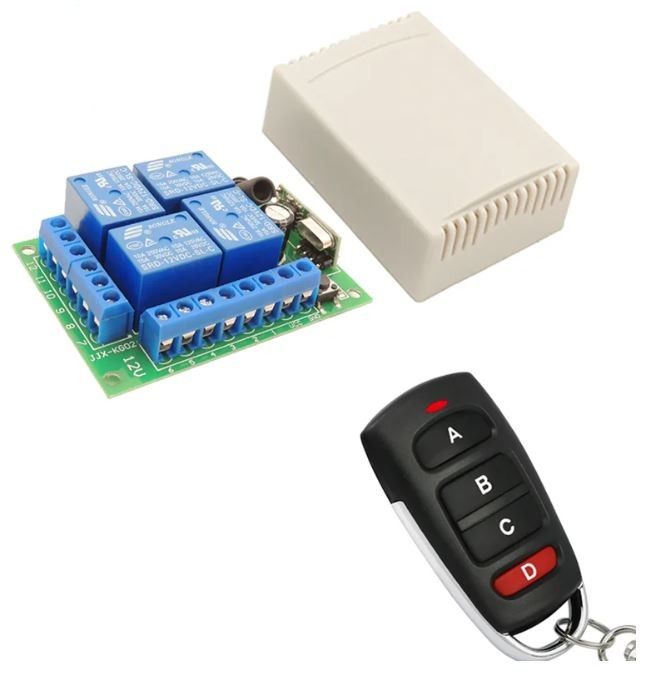

Технічні характеристики передавача:
Номер моделі: KR1204+KT16RF
РЧ частота: 433 МГц.
Підтримуваний канал: Чотири канали.
Тип кодування: Навчальний код (+1527), фіксований код (2262).
Система модуляції: ASK.
Робоча напруга: 3 у пост. струму
Робочий струм: <25 мА.
Потужність передачі: +13 дБм.
Частота горизонталі: ±0,2 МГц.
Відстань передачі: 50 м

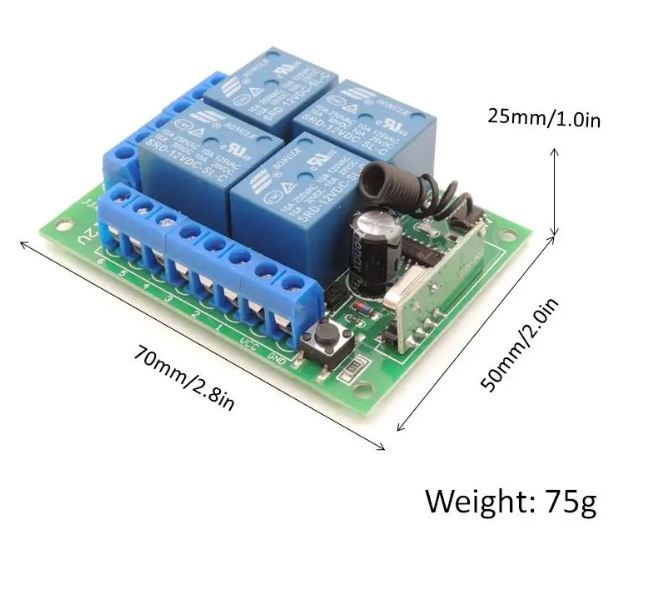

Технічні характеристики приймача
Номер моделі: KR1204-4
Робоча напруга: 12 у пост. струму
Режим роботи RF: ASK супергетеродинний прийом.
Режим модуляції: ASK.
Режим роботи: Миттєвий, перемикач, замикається тощо.
Режим відповідності Інтелектуальний код навчання.
Струм у режимі очікування: 5 мА
РЧ частота: 433 МГц.
Струм на виході: <10A.
Чутливість прийому: >104dbm.
Діапазон дистанційного керування:> 50 м (вільний простір).
Режим виходу: сухий контакт/вихід напруги.
Дротовий спосіб підключення: фіксована проводка.

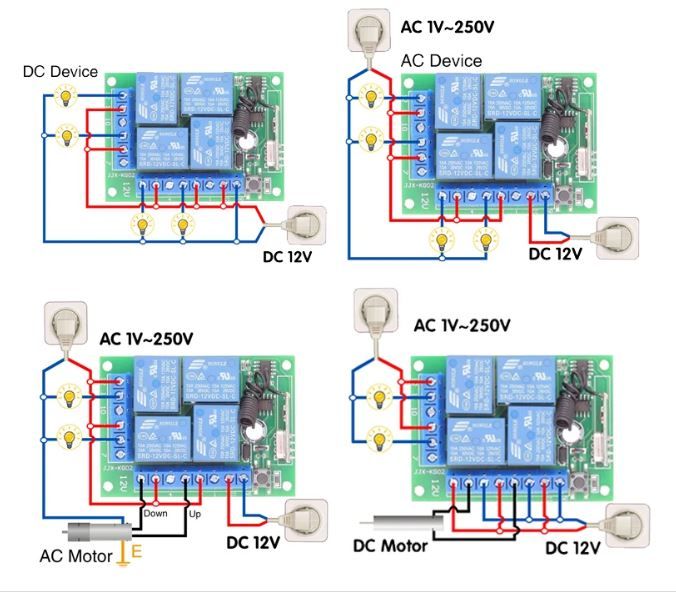

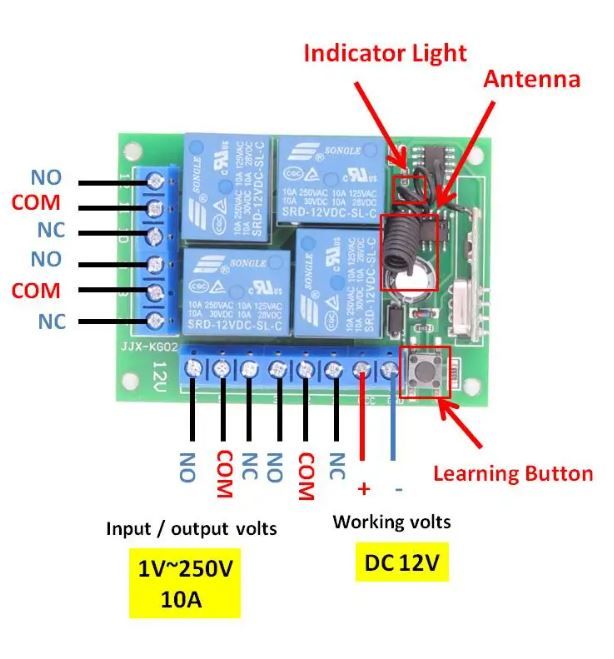

Проведення Порти та роз'єми:
+ V = Позитивний полюсний вхід.
GND = негативний полюсний вхід.
1.KC1 нормальне закриття реле (NC).
2.KC1 Common of реле (COM).
3.KC1 нормальне відкриття реле (NO).
4.KC3 нормальне закриття реле (NC).
5.KC3 Common of реле (COM).
6.KC3 звичайне відкриття реле (NO).
7.KC2 нормальне закриття реле (NC).
8.KC2 Common of реле (COM).
9.KC2 звичайне відкриття реле (NO).
10.KC4 нормальне закриття реле (NC).
11.KC4 звичайне відкриття реле (COM).
12.KC4 нормальне відкриття реле (NO).
(Коли реле підключено, NO та COM).

Про режим роботи:
Вивчіть код (миттєвий):
Натисніть кнопку навчання один раз, світлодіодний індикатор на приймачі блиматиме один раз.
Коли світлодіодний перемикач увімкнено, натисніть на будь-яку кнопку на пульті дистанційного керування, світлодіодний на приймачі блиматиме 3 рази і вимикатиметься.
Вказує, що вони успішно пов'язані.
Навчання коду (перемикання):
Натисніть кнопку навчання двічі, світлодіодний екран на приймачі блиматиме двічі.
Коли світлодіодний перемикач увімкнено, натисніть на будь-яку кнопку на пульті дистанційного керування, світлодіодний ліхтарик на приймачі блиматиме 3 рази і вимикатиметься.
Вказує, що вони успішно пов'язані.
Вивчіть код (блокування):
Примітки: режим блокування вимагає 2 різних кнопок, перший для режиму "ON", другий для "OFF".

Тричі натискайте кнопку навчання на приймачі, запускайте режим блокування.
Зачекайте трохи, світлодіодний індикатор на приймачі блиматиме ненадовго і вимикатиметься.
Натисніть кнопку дистанційного керування A, світлодіодний ліхтарик блимає 5 разів.
Натисніть кнопку дистанційного керування B. Світлодіодний ліхтарик блимає 5 разів.
Через 3 секунди світлодіодний індикатор знову увімкнеться, вказує, що пульт дистанційного керування та приймач успішно з'єднані.
A = ON, B = OFF.
Скидання/очищення коду приймача:
8 разів натискайте кнопку навчання на приймачах, коди будуть очищені. Після очищення коду всі пульти дистанційного керування потрібно створити пару між щоб знову керувати приймачем.

Режими роботи
- 1. миттєвий режим:Натисніть і утримуйте кнопку "A", реле увімкнеться; відпустіть кнопку, реле вимкнеться.
- 2. режим перемикання: Натисніть кнопку "A", реле увімкнеться; натисніть кнопку "A" ще раз, реле вимкнеться.
- 3. режим клямки: Натисніть кнопку "A", реле "1" увімкнеться; натисніть кнопку "B", реле "2" увімкнеться, в той же час реле "1" вимкнеться.
- 4. Режим Mix: Реле "1" "2" працює в режимі Momentary, реле "3" "4" працює в режимі Toggle.
- 5. Режим змішування: Реле "1" "2" працює в моментному режимі, Реле "3" "4" працює в режимі клямки.
- 6. Змішаний режим: Реле "1" "2" працює в режимі тумблера, реле "3" "4" працює в режимі клямки.
Як налаштувати
Миттєвий режим: Натисніть кнопку навчання (на приймачі) один раз. Натисніть "A". Зачекайте 3 секунди. Успішно.
Режим перемикання: Натисніть кнопку навчання (на приймачі) двічі. Натисніть "A" . Зачекайте 3 секунди. Успіх.
Режим засувки: Натисніть кнопку навчання (на приймачі) тричі. Натисніть "A". Натисніть кнопку "B". Зачекайте 3 секунди. Успіх.
Змішаний режим: Натисніть кнопку навчання (на приймачі) 4/5/6 разів. Натисніть кнопку "A". Зачекайте 3 секунди. Успіх.
