DC-DC знижувальний перетворювач з регулюванням напруги та струму CC/CV XL4015 5A

Основна особливість цього імпульсного стабілізованого DC-DC перетворювача в тому, що він може працювати у двох режимах – стабілізації напруги (CV – Constant Voltage) та стабілізації струму (CC – Constant Current). До тих пір, поки струм, що споживається навантаженням менше заданого, модуль підтримує на виході задану напругу. При досягненні заданої величини струму відбувається його обмеження і до короткого замикання струм на виході залишається стабільним. При зменшенні споживаного струму модуль автоматично повертається в режим стабілізації напруги. Така особливість дозволяє використовувати модуль не лише як джерело живлення з обмеженням струму в навантаженні (захист від КЗ), але й для роботи з навантаженнями, які необхідно живити стабільним струмом – до них насамперед відносяться сучасні потужні світлодіоди. Особливо зручно використовувати модуль для заряджання акумуляторів – спочатку заряд йде постійним заданим струмом, а потім остаточний дозаряд постійною напругою.

Модуль виготовлений на основі мікросхеми XL4015, яка має вбудований захист від перегріву та від короткого замикання. Відмінність цієї мікросхеми від XL4005 в тому, що XL4015 допускає більш високу напругу на вході та на виході модуля.

ОСНОВНІ ХАРАКТЕРИСТИКИ

Вхідна напруга: 4в до 38в

Вихідна напруга: 1,25В до 36в

Регулювання струму від 0,1 до 4А

Допустимий струм на виході (без радіатора):

- довготривалий 2,0А

- протягом 5-10 хвилин 2,4А

- протягом 2-3 хвилин 3,0А

- 20-30 секунд 4,0A

Частота перетворення 180kHz

ККД до 90%

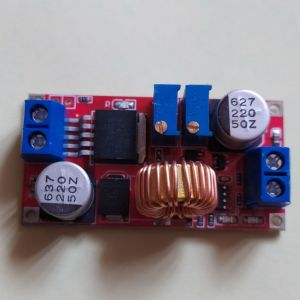

Вхідна напруга подається на клеми, позначені «IN+» та «IN-». Обов'язково переконайтесь у правильній полярності! Величину вихідної напруги встановлюють без навантаження за допомогою підстроювального резистора (на фото зліва). Навантаження підключається до клем «OUT+», «OUT-». Значення струму визначається другим резистором (праворуч). Для установки струму можна просто замкнути вихід амперметром, але краще підключити навантаження близьке до реального. На вихід модуля рекомендується підключити електролітичний конденсатор у кілька тисяч мікрофарадів відповідної напруги. Особливо це важливо для придушення можливого низькочастотного збудження у режимі стабілізації струму!

Світлодіоди вказують такі стани модуля: червоний (D2) - режим стабілізації струму, синій (D3) – струм на виході більше 250mA (іде заряд), зелений (D4) – струм менше 250mA (заряд закінчено).

Допустимий довготривалий струм можна збільшити шляхом встановлення на корпус мікросхеми радіатора. Однак через перегрівання дроселя не рекомендується експлуатувати модуль з вихідним струмом більше 2,8А.
