DC-DC ЗНИЖУЮЧИЙ ПЕРЕТВОРЮВАЧ LM2596 2A З ВОЛЬТМЕТРОМ

DC-DC ЗНИЖУЮЧИЙ ПЕРЕТВОРЮВАЧ LM2596 2A З ВОЛЬТМЕТРОМ

Опис:

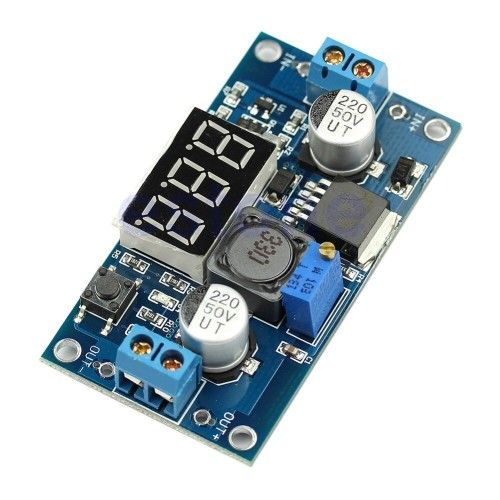

DC-DC ЗНИЖУЮЧИЙ ПЕРЕТВОРЮВАЧ LM2596 2A З ВОЛЬТМЕТРОМ на базі мікросхеми LM2596. Мікросхема LM2596 є знижувальним імпульсним перетворювачем напруги. Особливостями модуля є високий ККД (коефіцієнт корисної дії) та наявність малих втрат при нагріванні, але при роботі з великим струмом навантаження рекомендується встановити радіатор. Діапазон вихідної напруги конвертера становить від 1,5 до 37 В. Точність виміру вольтметра ± 0,1%. Мікросхема має захист від КЗ (короткого замикання) та перегріву (спрацьовує за 150 °C). Також має обмеження сили струму на виході. Для регулювання значень вихідної напруги на платі модуля є підстроювальний резистор.

Основною особливістю цього перетворювача є наявність вбудованого вольтметра. Завдяки цьому вбудованому вимірнику регулювання вихідної напруги стало набагато легшим. Вольтметр складається з одного семисегментного індикатора та інших допоміжних компонентів. Колір вольтметра індикації червоний. Також на платі є тактова кнопка, яка призначена для керування вольтметром. При натисканні на кнопку змінюється режим напруги (вхідна/вихідна напруга). Вимикається вольтметр при довгому утриманні кнопки керування. Для правильної роботи вольтметра потрібна наявність вхідної напруги вище 4 Ст.

Плата модуля має 4 висновки:

IN+: вхідна напруга 4,5 - 40 В

IN-: «земля»

OUT+: вихідна напруга 1,5 - 37 В

OUT-: "земля"

На платі розміщено 2 світлодіоди:

IN: сигналізує про вимірювання вхідної напруги вольтметром

OUT: повідомляє про вимірювання вихідної напруги вольтметром

Подається живлення на модуль від зовнішнього джерела живлення. Діапазон вхідної напруги становить від 45 до 40 В.

Технічні характеристики модуля:

Мікросхема LM2596

Вхідна напруга, 4,5 ... 40

Вихідна напруга, 1,5 ... 37

Частота перетворення, кГц 150

ККД, % 90

Робочий діапазон температур, °C -40...+125

Вихідний струм, 2А

Розміри модуля, мм 65 х 35
