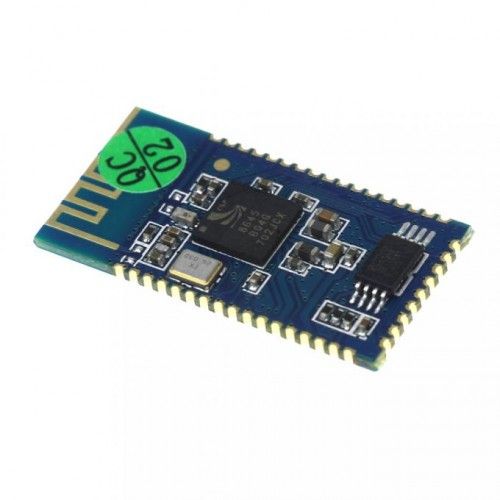

CSR8645 АУДІО МОДУЛЬ BLUETOOTH 4.0, З ПІДТРИМКОЮ APTX

CSR8645 АУДІО МОДУЛЬ BLUETOOTH 4.0, З ПІДТРИМКОЮ APTX

Вбудований аудіо Bluetooth модуль для прийому аудіо сигналу, з підтримкою стандарту Bluetooth 4.0.

Аудіомодуль Bluetooth 4.0 на мікросхемі CSR8645 призначений для побудови бездротових аудіосистем за допомогою кодека AptX. Достатньо підключити до модуля джерело живлення та підсилювач і Ви отримуєте бездротові стерео-навушники, стерео-гарнітуру або автомобільну Bluetooth бортову аудіо-систему. Як бонус – можливість підключення кнопок управління відтворенням та гучністю та вбудований зарядний пристрій для LiPo акумуляторів (з максимальним струмом заряду до 250 мА без застосування зовнішніх елементів) та мікрофон.

Наявність інтерфейсу I2S відкриває широкі можливості для побудови високоякісних систем із зовнішніми ЦАП-ами. Слід звернути увагу на те, що модуль не має загального аудіо виведення і необхідно програтися з розв'язкою на виході. Не можна замикати аудіо висновки, роблячи один загальний – це призведе до згоряння підсилювача модуля.

Характеристики:

Bluetooth чіп: CSR8645

Версія Bluetooth: 4.0

Bluetooth профілі: A2DP v1.2, AVRCP 1.4, HFP 1.6, HSP 1.2 та DI 1.3 з підтримкою AptX

Підтримувані частоти дискретизації: 8, 11.025, 16, 22.05, 32, 44.1, 48 та 96 кГц (тільки ЦАП)

Напруга живлення: 3.3 - 3.7 В

Зарядний пристрій для LiPo акумуляторів: вбудований у модуль

Максимальний струм заряджання: 250 мА

Максимальна вхідна напруга зарядного пристрою: 6.5 В

Навантаження вбудованого підсилювача потужності: від 16 до 32 Ом

Живлення DC 3.3V-4.2V

Bluetooth протокол HFP V1.6/A2DP V1.2/AVRCP V1.4/HSP V1.2

Робочий струм 30mA

Струм у режимі очікування <50uA

Температурний діапазон -40°C ~ +80°C

Дальність передачі 10м

Зовнішній інтерфейс PIO/SPI/I2S/PCM/USB

Аудіо AAC/MP3/SBC/APTX
