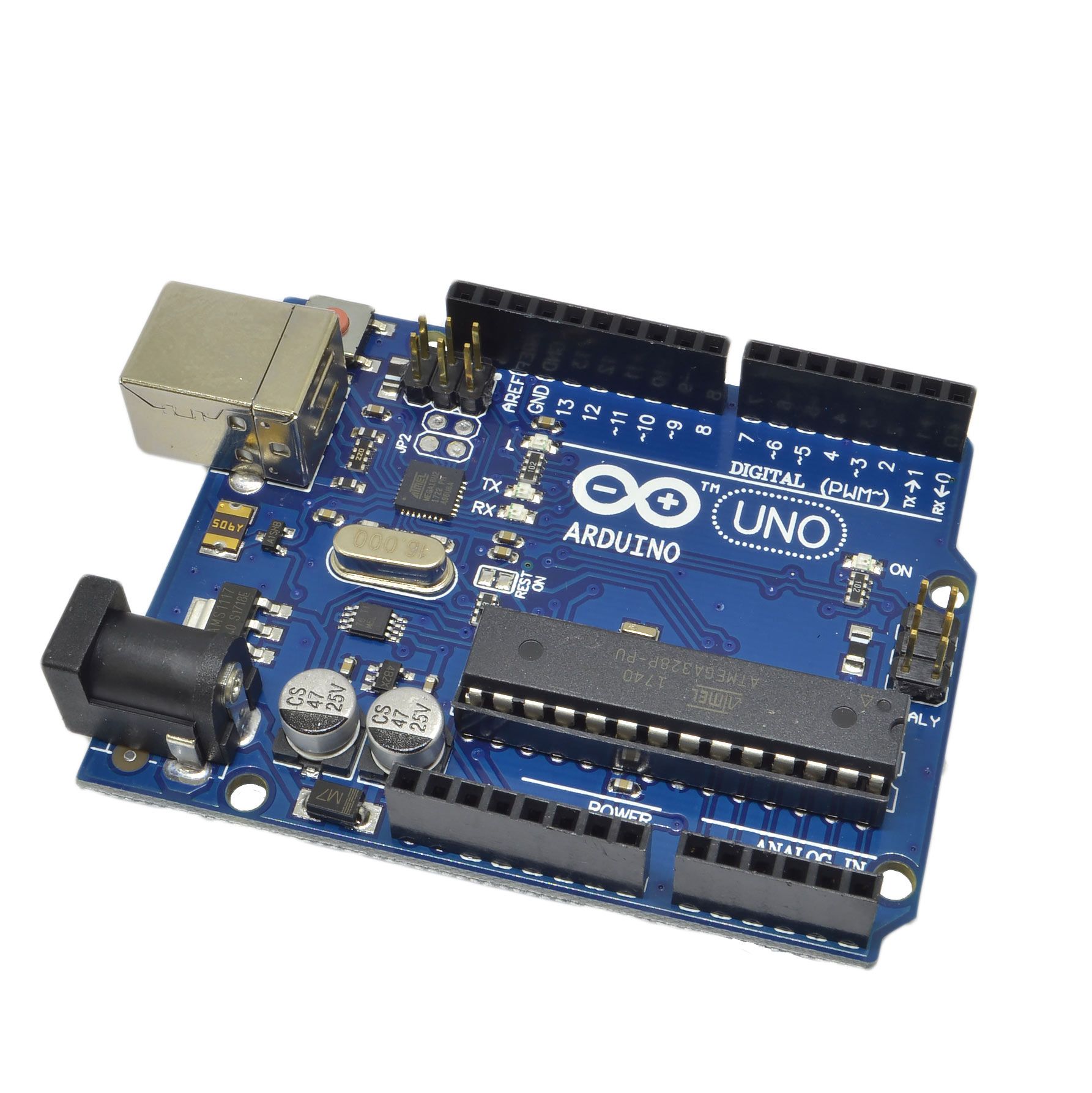

Плата ARDUINO UNO R3 є мікроконтролерним пристроєм, завдяки якому з'являється можливість реалізувати проекти різної складності. Пристрій ARDUINO UNO R3 є найпростішою та найпопулярнішою платою платформи Arduino. Модуль складається із всього необхідного для зручного проектування різних електронних пристроїв.

Загальна характеристика:

Плата пристрою спроектована на основі мікроконтролера ATmega328P. Контролер ATmega328P виконаний у DIP корпусі та встановлений у планку. При несправності мікроконтролера його можна вилучити та замінити на аналогічний контролер. Як перетворювач інтерфейсу USB-UART використовується мікросхема ATmega16U2. Також плата ARDUINO UNO R3 має: кварцовий резонатор 14 МГц, кнопку скидання, 14 цифрових висновків (введення), 6 аналогових висновків, USB, індикатори та інші допоміжні електронні компоненти. Пам'ять мікроконтролера складається з: 2 Кб SRAM, 1 Кб EEPROM та 32 Кб Flash-пам'яті.

Підключення:

Пристрій може підключатися до модуля за допомогою інтерфейсу I2C, SPI та UART. Плата пристрою має досить велику кількість вводів та висновків для підключення різних модулів. Призначення висновків плати пристрою:

AREF: опорна напруга вбудованого аналого-цифрового перетворювача

GND: "земля"

TX: передавальна лінія сигналів (UART)

RX: приймаюча лінія сигналів (UART)

SS: виведення веденого пристрою (SPI)

MOSI: передача даних від ведучого до веденого (SPI)

MISO: передача даних від провідного до ведучого (SPI)

SCK: тактові імпульси (SPI)

D2 – D9: цифрові висновки (введення)

A0 - A3: аналогові висновки

SCA: лінія даних (I2C)

SCL: побітове актування (I2C)

Vin: напруга живлення зовнішнього джерела живлення

5V: напруга живлення 5В

3.3V: напруга живлення 3,3 В

RESET: перезавантаження мікроконтролера

Індикація пристрою:

Також плата має 4 світлодіоди:

L: спалахує під час роботи виводу D13

RX: спалахує при прийнятті даних

TX: повідомляє про передачу даних

ON: спалахує при подачі напруги на плату

Програмування:

Для роботи з платою ARDUINO UNO R3 необхідно завантажити та встановити вручну середу розробки Arduino IDE. Після її встановлення необхідно вибрати плату, для цього потрібно відкрити програму вибрати пункт меню інструменти, потім плата і вибрати ARDUINO UNO R3. Щоб встановити програмне забезпечення в пам'ять мікроконтролера необхідно забезпечити зв'язок пристрою з ПК (персональним комп'ютером) за допомогою дроту та натиснути кнопку «завантажити». Завдяки мікросхемі ATmega16U2 при підключенні до ПК плата Arduino визначається як COM-порт.

Скидання:

При вимкненні пристрою програмне забезпечення зберігається в пам'яті контролера. При необхідності скидати систему пристрою при кожному увімкненні плати ARDUINO UNO R3 необхідно активувати перемичку RESET ON. Завдяки якій не потрібно щоразу натискати кнопку скидання.

Захист ARDUINO UNO R3:

Плата пристрою має захист від коротких замикань (КЗ) та перевантажень на роз'єм USB. При споживанні струму більше 500 мА роз'ємом пристрій автоматично від'єднує його від ПК.

Живлення пристрою:

Подається напруга живлення від ПК (роз'єм USB) або зовнішнього живлення. Діапазон напруги живлення ARDUINO UNO R3 становить від 6 до 20 (рекомендоване 7 - 12 В). При роботі з напругою менше 7 В може призвести до малої напруги на виведенні 5V і нестабільної роботи пристрою. Підключається зовнішнє джерело живлення (акумулятор, батарея тощо) за допомогою роз'єму живлення 5,5 х 2,1 мм.

Також на сайті можна придбати інші плати платформи Arduino: ARDUINO UNO R3, ARDUINO PRO MINI, Arduino Mega та інші плати Arduino.

Технічні характеристики пристрою:

Напруга живлення, 6 ... 20

Мікроконтролер ATmega328P

Число цифрових входів (виходів) 14

Число аналогових входів 6

Допустима сила струму цифрових висновків, ма 20

Допустима сила струму виведення 3.3V, ма 50

Тактова частота, МГц 16

Flash пам'ять, КБ 32

SRAM пам'ять, КБ 2

EEPROM, Кб 1

Розміри плати, мм 68 х 52

Вага, г 25
