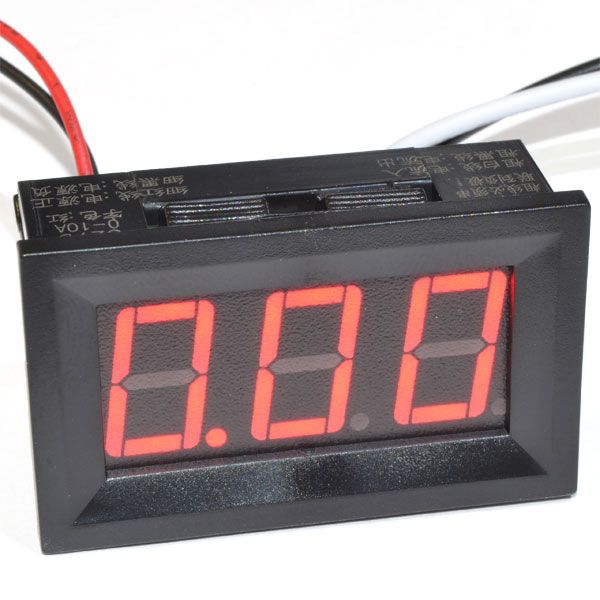

Амперметр цифровий 0-9,99A вбудований червоний

Амперметр цифровий 0-9,99A вбудований червоний

Цифровий амперметр – пристрій, призначений для вимірювання сили постійного струму. Особливостями даного амперметра є малогабаритний розмір, який дозволяє вбудувати амперметр у панель когось приладу та широкий діапазон напруги живлення. Вимірник можна використовувати для вимірювання сили струму різних навантажень і т.д. Також пристрій добре підійде для невеликого блоку живлення, що потребує відображення значення поточної сили струму.

Візуалізує поточні значення постійного струму яскравий семисегментний індикатор із червоним підсвічуванням. Також на сайті можна придбати вбудований амперметр із зеленим підсвічуванням. Особливістю даного амперметра є вбудований шунт, завдяки якому не потрібно встановлювати зовнішній шунт для вимірювання струму. Діапазон виміру сили струму становить від 0 до 9,99 А. Похибка виміру амперметра становить 1%. При перевищенні значення 10 А постійного струму пристрій вийде з ладу.

На платі амперметра розміщено 2 роз'єми для підключення джерела живлення та навантаження. Від даних роз'ємів виведено 4 дроти. Призначення висновків:

VCC (червоний дріт): напруга живлення амперметра 4,5 - 28 В

GND (чорний провід): «земля»

I+ (білий провід): вимірювання сили струму навантаження 0 - 9,99 А

I- (чорний провід): загальний провід навантаження

Цифровий амперметр має 2 способи підключення:

Якщо напруга джерела живлення навантаження знаходиться в діапазоні від 4,5 до 28 В і має загальний провід з вимірником, прилад можна підключити до його живлення.

Якщо напруга джерела живлення, підключеного до навантаження, вище 28, тоді для живлення пристрою необхідно використовувати зовнішнє джерело живлення напругою від 4,5 до 28 В.

Живиться пристрій від зовнішнього джерела живлення. Діапазон напруги живлення становить від 4,5 до 28 В. При підключенні живлення необхідно дотримуватися полярності.

Технічні характеристики модуля:

Напруга живлення, 4,5 ... 28

Діапазон виміру сили струму, А 0 ... 9,99

Частота поновлення, мс/раз 500

Точність виміру, % ±1

Робоча температура, °C -10...+60

Розміри модуля, мм 48 x 29 x 36
