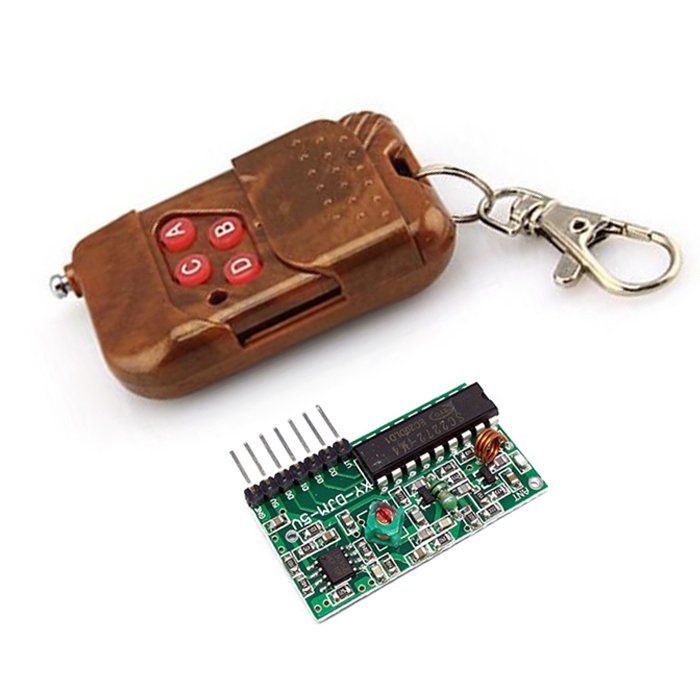

4-канальний бездротовий комплект дистанційного керування пульт + модуль приймача

Модуль приймача з відмінною продуктивністю, використовуючи цифрову технологію процесу, з сильним анти-перешкод, стабільна продуктивність, висока надійність, немає напряму, довгий термін служби, висока стабільність, низьке енергоспоживання, схожі дистанційного управління не буде мати будь-якого втручання спотворений феномен, бездротовий приймач-передавач сигналу, дистанційна відстань, може пройти крізь стіну, немає напряму. На ринку може бути виправлений код, вивчення коду частоти дистанційного керування, що підтримують використання допоміжних бездротовий пульт дистанційного керування. Супер-регенерації модуль приймача за допомогою генератора LC ланцюга, включаючи формування посилення, вихідний сигнал даних з декодований сигнал високого рівня, дуже простий у використанні та недорогий, він широко використовується. Чотири декодовані виходи, простота у використанні, частота налагодження легко, якість продукції.

Цей модуль (радіовимикач) призначений для створення та вдосконалення різних електронних пристроїв, що потребують дистанційного керування, наприклад, для радіокерованих моделей, дистанційного керування освітленням, відчинення дверей, шлагбаумів, жалюзі тощо. Для заміни пристроїв інших виробників, що вийшли з ладу.

Пульт дистанційного керування:
Робоча напруга: 12 В постійного струму (27A / 12V батареї х 1)
Робочий струм: 10 мА при 12В
Потужність випромінювання: 10 мВт при 12
Дальність передачі: 50 м – 100 м (відкрите поле, чутливість приймача-100dBm)
Частота передавання: 315MHZ
Режим модуляції: ASK (амплітудна модуляція)
Типи датчиків: фіксований код

Розшифровка плата приймача:
Робоча напруга: DC 5V
Чутливість приймача є-98дБ
Нога 7 біт: VT, D3, D2, D1, D0, +5 і GND
VT відповідного сигналу високої вихідний контакт при прийомі сигнал, на контактний вихід високий, може також керувати реле
Розмір: 6,6 х 22 х 41 мм

Є чотири кнопки на пульті дистанційного керування, їм відповідають на виході приймача контактні D0, D1, D2, D3.
У режимі очікування на контактах D0, D1, D2, D3 напруга 0В.
Натиснувши будь-яку з кнопок, передається сигнал, і відповідний контакт виводиться напруга +5В.

Як антена приймача можна використовувати відрізок багатожильного дроту завдовжки 237 мм.
