13N65C

13N65C
Польові транзистори (FETs, MOSFETs) JSM13N65C
МОП-транзистор N-channel 650 V, 0.37 Ohm typ., 10 A MDmesh M2 Power МОП-транзистор in TO-220FP

Максимальна напруга сток-джерело Usi, В    650
Опір каналу у відкритому стані Rsi вкл. (Max) при Id, Rds (on)    430mΩ@5A, 10V
Порогова напруга на затворі    4V@250uA
Id - безперервний струм витоку    10 A
Pd - розсіювання потужності    25 W
Qg - заряд затвора    17 nC
Rds Вкл - опір стік-джерело    370 mOhms
Vds - напруга пробою стік-джерело    650 V
Vgs - напруга затвор-джерело    25 V
Vgs th - порогова напруга затвор-джерело    2 V
Час наростання    7,8 нс
Час спаду    12 нс
Максимальна робоча температура    + 150 C
Полярність транзистора    N-Channel
Технологія    Si
Типовий час затримки вимкнення    38 ns
Типовий час затримки при ввімкненні    11 ns
Drain Source On State Resistance    0.37Ом
Power Dissipation    25Вт
Напруга вимірювання Rds(on)    10В
Напруга витоку-стоку Vds    650 В
Безперервний струм стоку    10 А
Порогова напруга Vgs    3 В
Розсіювана потужність    25 Вт

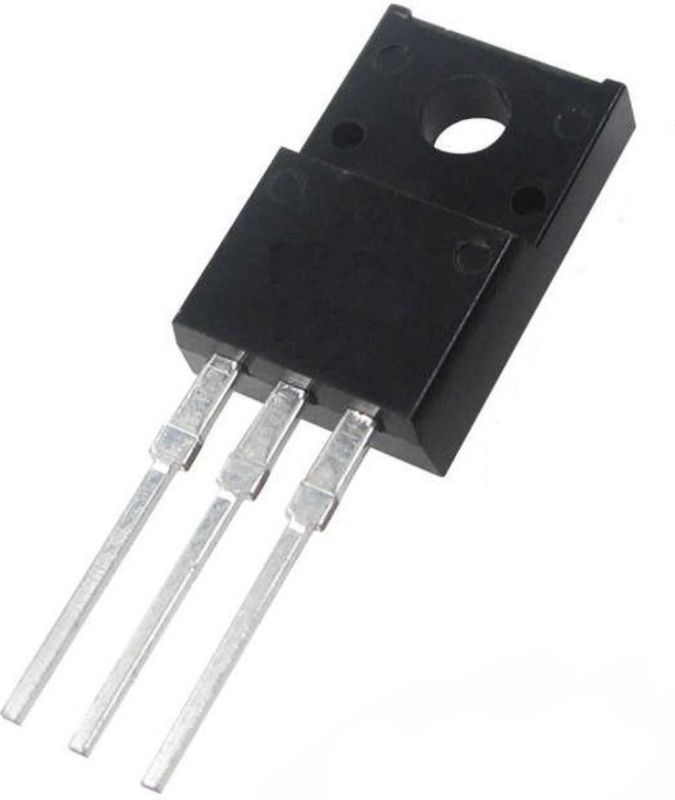

Корпус TO-220FP
Безперервний струм стоку (Id)    10 А
